Astrofotografie für Einsteiger: Wie fokussiere ich mein Bild?

Die Anforderung: Fokussierung

Als Einsteiger in die Astrofotografie möchte ich meine Foto-Optik (Sony Kamera, Altair Kamera) einfach und sicher fokussieren können (d.h. der Fokus soll genau auf der Sensorebene liegen), damit ich schöne scharfe Astro-Fotos bekomme.

Die prinzipielle Lösung – der Regelkreis

Die Fokus-Einstellung muss, wie in einem Regelkreis auf den Sollwert (schärfstes Bild) eingestellt werde. Dazu muss man also

  • einerseits irgendwie erkennen können, wann (bei welcher Einstellung) das Bild wirklich scharf ist (z.B. im Live-View mit Lupenfunktion oder Bahtinov oder…) – Regelkreis: Istwert=Sollwert
  • andererseits die Fokuseinstellung erschütterungsfrei in sanften kleinen Schritten hin und her verändern können (z.B. am Rädchen des Okularauszugs) Regelkreis: Istwert in Richtung Sollwert verändern

Stichworte:

  • OAZ – Okularauszug – engl. Focuser – Zahnstange
  • Crayford-Okularauszug
  • Helical-Auszug: Drehen
  • Bahtinov-Maske bzw. Hartmann-Maske  (s.u.)
  • Live View – Lupe
  • FWHM = Full Width at Half Maximum

Shopping

Erschütterungsfreie Fokus-Einstellung

Eine manuelle Einstellung der Schärfe bewirkt auch immer ein Zittern/Wakeln des Bildes, wodurch die Fokusqualität (Schärfe) nicht so gut beurteilt werden kann.

Alternative zum händischen Verstellen des Fokus am Rädchen des OAZ ist ein motorischer Fokus.

Beurteilung der Fokusqualität

Zur Beurteilung der Fokusqualität gibt es verschiedene Möglichkeiten; z.B.

  • Visuell im Live-View
  • FWHM
  • Hartmann-Maske
  • Bahtinov-Maske

Fokusqualität anhand von FWHM

Man kann die Qualität einer eingestellten Fokussierung möglicherweise sofort an einem Live-View beurteilen oder man macht tatsächlich Probeaufnahmen und untersucht dann die entstandenen Fotos (wobei man dann noch wissen muss, welches Foto mit welcher Fokus-Einstellung geschossen wurde!).

FWHM ist die im angelsächsischen Sprachraum gängige Abkürzung für “Full Width at Half Maximum” und bedeutet die sog. Halbwertsbreite eines (vergrößerten) Sternbildes. Man stellt also zuerst das Maximum der Helligkeitskurve fest und schaut dann, wo die Helligkeitskurve den halben Wert, links und rechts vom Maximum, erreicht. Diese Halbwertsbreite charakterisiert so etwas wie die Breite der Kurve.

Software, mit der man FWHM messen kann, ist beispielsweise AstroImageJ.

Wenn man eine Bildserie mit unterschiedlichen Fokuseinstellungen geschossen hat, braucht man nur noch das Foto zu identifizieren, bei dem die Stern das kleinste FWHM haben; d.h. wo die Sterne “am schäfsten” sind.

Fokusqualität hanhand einer Bahtinov-Maske

Sehr bekannt ist auch die Bahtinov-Maske, die in Deutschland gerne verwendet wird. Auch von der GvA-Hamburg gibt es Infos dazu beim Video-Workshop.

Eine Bahtinov-Maske lässt mehr Licht durch als Hartmann/Scheiner, sagt man. Dadurch kann man mit einer Bahtinov-Maske auch an nicht ganz so hellen Sternen schön fokussieren. Ein gewisser Nachteil einer Bahtinov-Maske ist der deutlich höhere Fertigungs-Aufwand im Vergleich zu Hartmann/Scheiner. Man kann Bahtinov-Masken aber auch fertig kaufen.

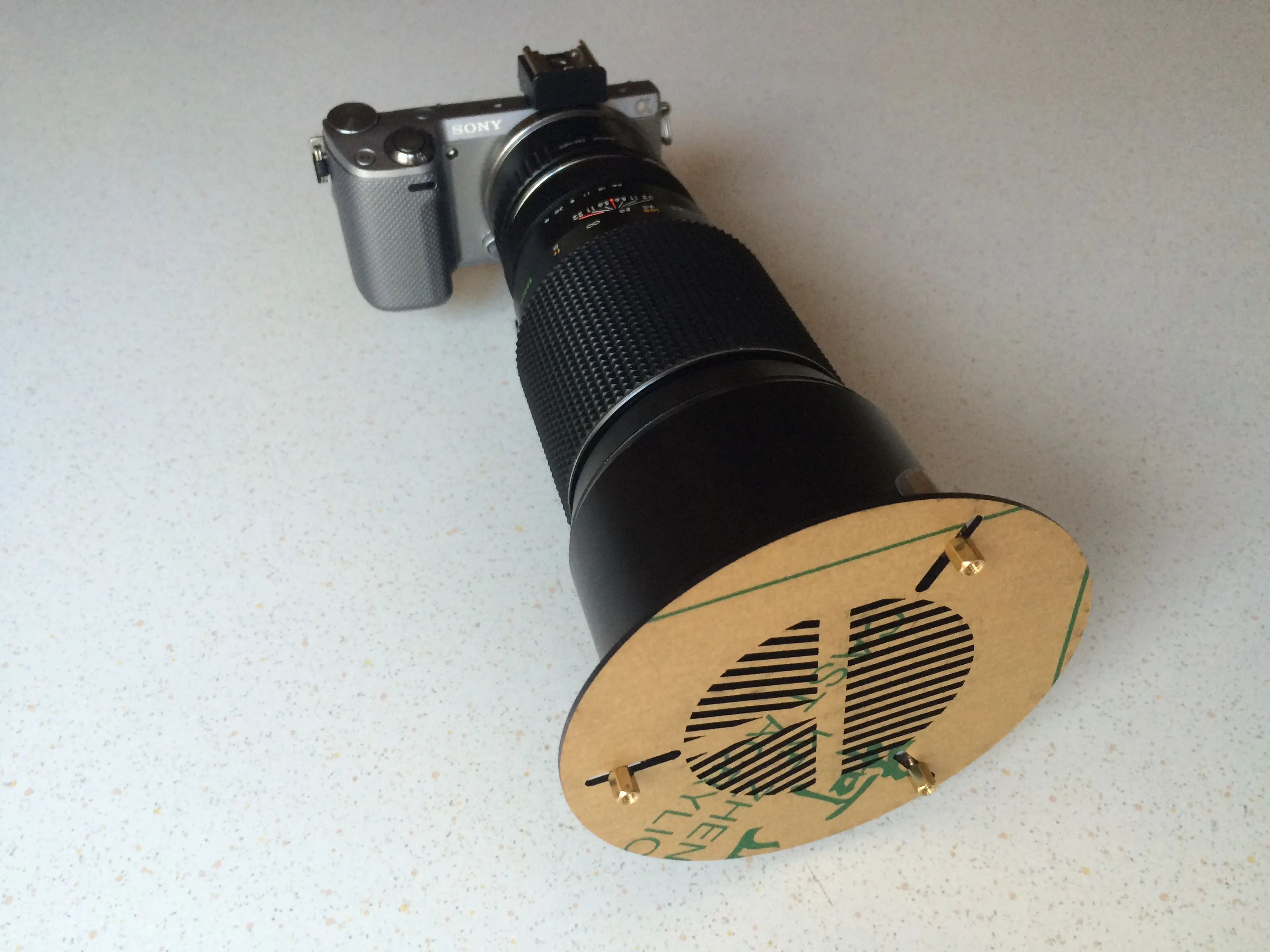

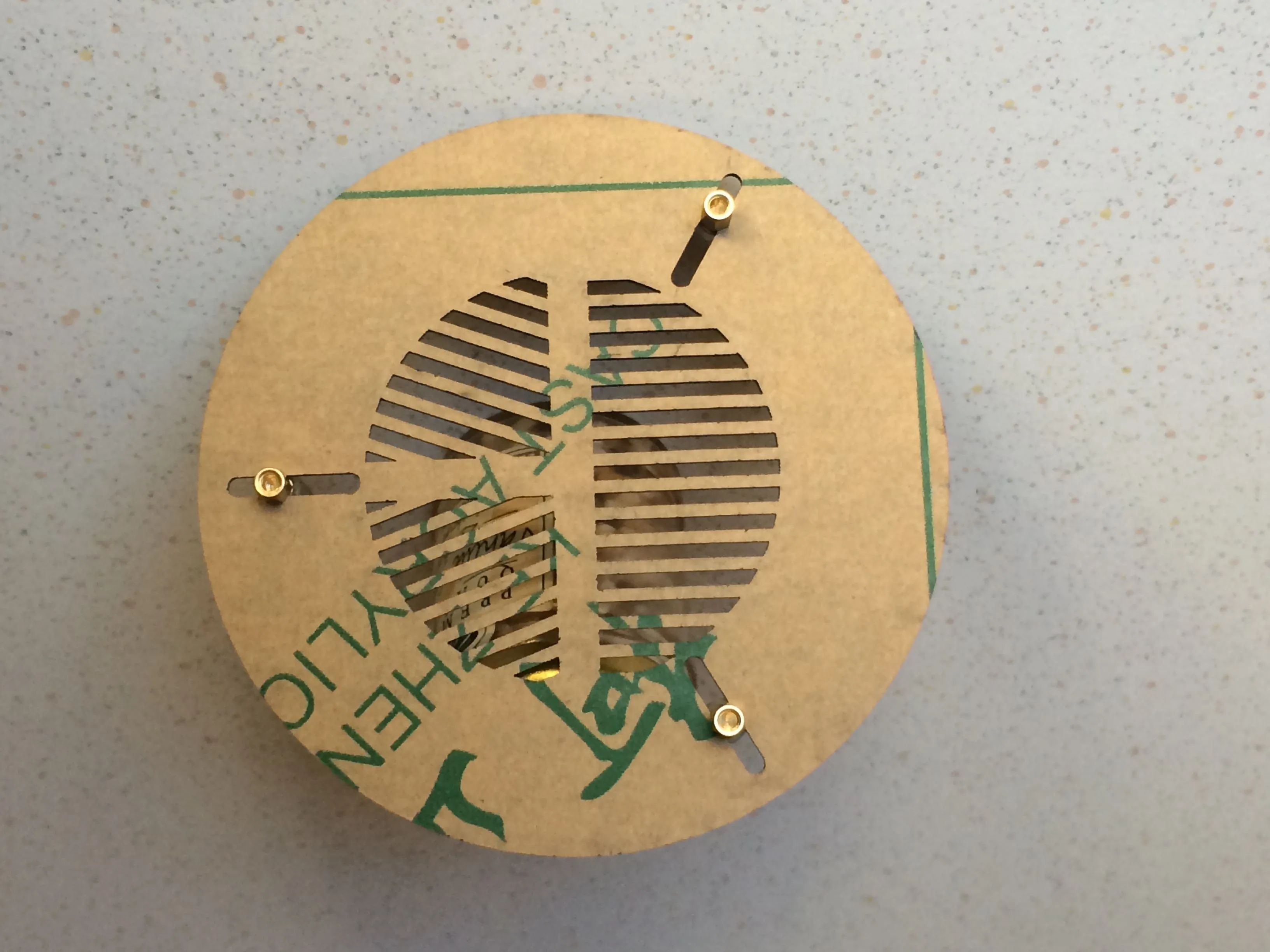

Meine Bahtinow-Maske am Objektiv Beroflex 300mm f/4.0

dk_20161118_1074dk_20161118_1070

Funktionweise einer Bahtinov-Maske:

Man richtet die Optik auf einen helleren Stern und setzt die Bahtinov-Maske vor das Objektiv.

In der Nähe des Fokuspunkts wird im Live-View ein Beugungsbild sichtbar, das aus drei hellen “Balken” besteht. Zwei schräge Balken bilden in etwa ein Warnkreuz, wie wir es von Bahnübergängen kennen (Andreaskreuz). Der dritte waagerechte Balken bewegt sich nach oben oder nach unten, wenn wir etwas an der Fokussierung drehen. Es kommt nun darauf an, so zu fokussieren, das der dritte Balken genau mittig durch den Kreuzungspunkt der beiden schrägen Balken läuft.

dk_20161111_1033a

Bahtinov Beugungsbild im Live-View: Der waagerechte Balken ist noch etwas zu hoch…

Bezugsquellen, beispielsweise:

Links:

xxxxxx

Fokusqualität anhand einer Hartmann-Maske / Scheiner-Blende

Den richtigen Schärfepunkt zu finden, ist gerade bei der Astrofotografie enorm wichtig.
Ein gutes Hilfsmittel hierfür ist eine Hartmann-Maske.
Drei gleichseitige Dreiecke werden in den Staubschutzdeckel des Teleskops gefräst.
Zum Fokussieren wird das Teleskop auf einen hellen Stern ausgerichtet.
Nähert man sich dem idealen Fokuspunkt, wandern die drei Sterne aufeinander zu.
Im Brennpunkt liegen alle drei Sterne mit ihren sechs Spikes genau übereinander.
Selbst kleinste Abweichungen werden sichtbar.
Der beste Fokuspunkt lässt sich so leicht finden.
hartmannmaske

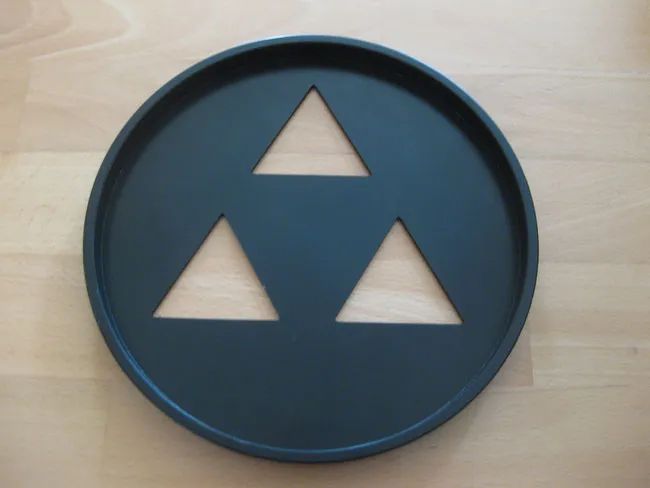

Fokussierung mit der Hartmann Maske (aus: http://www.astronomie-selbstbau.de/selbstbau-atm/hartmann-maske/)
hartmannmaske2

Fokussierung in der Praxis

Fokussierung Foto-Objektiv Takumar 135mm an Sony NEX-5R

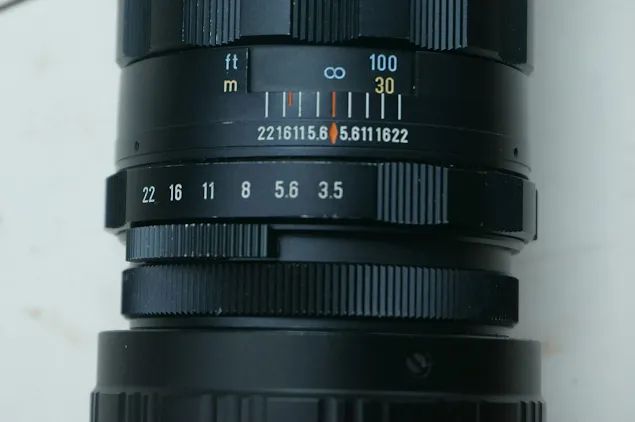

Mein schönes altes Foto-Objektiv “Takumar 135mm” hat eine manuelle Fokuseinstellung per Drehring bis auf Unendlich oder evtl. mehr als Unendlich. Per M42-Adapter kann ich dies schöne Objektiv an das E-Mount meiner Kamera Sony NEX-5R stecken.

DK_20160903_Takumar
Dies sind meine Arbeitsschritte zum Fokussieren:

  • Kamera Fokussierung auf “MF” (manual focus)  – Menü -> Kamera ->AF/MF Auswahl
  • Kamera Belichtungsprogramm auf “M” (manual)
  • Kamera auf ISO 1600
  • Kamera auf Belichtungszeit 30 sec (das Maximum)  –> dann sollte der Live View hellere Sterne schön zeigen
  • Objektiv bis Blende 2,8  aufmachen (nicht weiter aufmachen)   –> dann sollte der Live View hellere Sterne schön zeigen
  • Objektiv Fokus auf “Unendlich” voreinstellen  (sonst kann man im Live View möglichweise gar nichts sehen)
  • Einen helleren Stern anpeilen und genau in die Mitte des Gesichtsfelds stellen
  • Live View auf 10-fache Vergrößerung stellen und den Fokusring des Objektivs vorsichtig hin und her bewegen um die Mitte des genauen Fokus zu finden
  • Nachdem so der richtige Fokus gefunden ist, den Fokusring fixieren (z.B. mit Klebeband, aber ohne den Fokus zu verstellen)
  • Probefoto auf dem Notebook bei Vergrößerung untersuchen ob alles OK

Fokussierung Russentonne an Sony NEX-5R

Die Russentonne wird wie ein Foto-Objektiv vorne am “Tubus” mit einen großen Ring fokussiert.

An einem sternklarer Abend (7.3.2016) und ich konnte meine Russentonne mal an astronomischen Objekten erproben.

Foto 1: Belichtungszeit 30 sec, ISO 1600 – Nachführung offenbar gut, Fokus absichtlich noch zu kurz eingestellt.

Castor/Pollux Fokus noch zu kurz eingestellt.

Alpha Gem (Castor): Fokus noch zu kurz eingestellt.

Foto 2: Nun das Ganze im besten Fokus. Belichtung 30 sec, ISO 1600. Die Nachführung scheint nicht ganz optimal zu sein. Die Fokussierung ist sehr schlecht.

Castor/Pollux

Alpha Gem (Castor)
