Okularauszüge

Mit einem Okularauszug (“OAZ”) verstellt man die Entfernung vom Objektiv (im Tubus) zum Okular bzw. zum Sensor der Kamera. Das heisst also, man stellt die Schärfe des Bildes ein – mit anderen Worten man fokussiert. Daher müssen die Einstellwege in einem Bereich liegen, sodaß man “in den Fokus” kommen kann. Wenn Fokus weiter draussen liegt, kann man Verlängerungshülsen nehmen, wenn der Fokus weiter innen liegt, hat man Pech gehabt.

Es gibt unterschiedliche OAZ-Größen: ich habe 2 Zoll; d.h. das Auszugsrohr ist 2 Zoll im Durmesser. Ich kann da also z.B. 2-Zoll-Okulare hineinstecken…

Der Antrieb erfolgt durch eine einfaches Einstellrad und optional durch ein zusätzliches Rad mit einer 1:10 Untersetzung –  “Dual Speed” wird dafür manchmal gesagt.

Bei Okularauszügen unterscheidet man nach Antriebsart:

  • Zahnstangenantrieb = “Rack and Pinion”
  • Crayford = “Friction” d.h. Reibung / Klemmung

Meine Probleme mit Okularauszug und Motor-Fokusser

Da ich mit meiner vorhandenen Gerätschaft (OAZ TSFOCR2M und Pegasus Astro Motor Fokusser) Schwierigkeiten hatte mit meiner ASI294MC Pro sauber in den Fokus zu kommen, habe ich mich nach Abhilfe umgeschaut.

Mein erster Gedanke war, einen besseren Motorfokusser zu nehmen; Teleskop Austria hat das etwas ganz feines. Aber in der Diskussion mit Tommy Nawratil erkannte ich auf einmal, dass es keinen Sinn macht, einen schlechten OAZ mit einem Super-MFOC zu verbinden. Meine Erkentnis war: erst ein Mal ein ordentlicher OAZ und mal ausprobieren, wie gut der wirklich ist. Danach vielleicht einen MFOC dazu. Meinen Pegasus Astro Motor Focuser habe ich abgebaut.

Heute (29.5.2020) kam von TS der neue OAZ: MonorailR96. Der soll viel stabiler sein. Er hat einen 96mm-Anschuss – passend für mein Teleskop Orion ED80/600, ist rotierbar und er ist 3,5 mm kürzer als der alte OAZ. Das sollte doch ein erster Schritt zur Verbesserung sein.

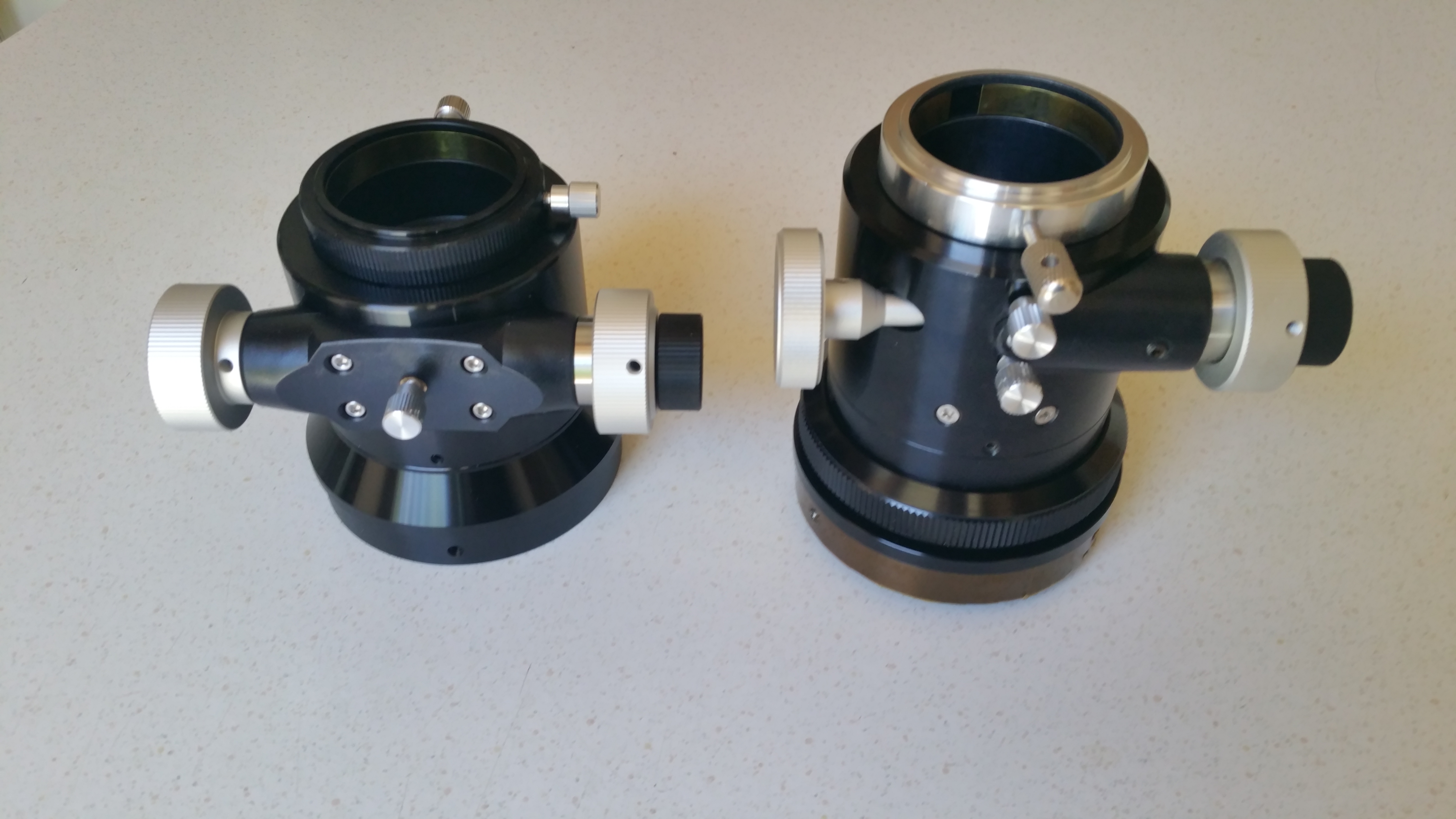

Bildbeschreibung:  Links der kürzere MonorailR96, rechts der alte TSFOCR2M

OAZ_20200529

Mein alter Okularauszug TSFOCR2M

Mein OAZ war Bestandteil des Orion-Teleskops ED 80/600, das ich gebraucht gekauft hatte. Den OAZ hatte der Vorbesitzer extra von Teleskop-Service gekauft.

Der OAZ hat dort die Artikelnummer TSFOCR2M. Link zu diesem OAZ: https://www.teleskop-express.de/shop/product_info.php/info/p775_2–Crayford-Auszug-fuer-Refraktoren—1-10-Micro-Untersetzung.html

Es ist also ein 2-Zoll-Crayford mit 1:10 Micro-Untersetzung.

Der Anschluss zum Teleskop ist eine 96mm Flansch.

Mein neuer OAZ MonorailR96

Bei TeleskopService fand ich ja den MonorailR96.

Link: https://www.teleskop-express.de/shop/product_info.php/info/p3945_MONORAIL-2–Refraktor-Auszug-u-a–f–Skywatcher—Anschluss-96-mm.html

Der MonorailR96 OAZ hat drei Schrauben.

Die im Bild sichtbare Schraube “unten” regelt den Andruck (die “Klemmung”). Wenn zu fest, lässt sich er Auszug nicht bewegen; wenn zu lose, rutscht das Auszugsrohr durch.

Auf der gegenüberliegenden Seite “oben” (nicht im Bild) befinden sich weitere zwei Schrauben. Die obere (kleinere) Schraube ist zum Feststellen der Rotierung; die untere (große) Schaube dient zum Feststellen des Auszugsposition (sie muß also beim Einstellen des Fokus locker sein und kann später angezogen werden, damit sich der Fokus nicht verstellt.)

Wenn sich die Fokus-Position nicht bewegen lässt, kann das also zwei Ursachen haben:

  1. zu feste Klemmung
  2. obere große Schraube zu früh angezogen

Manuell oder motorisch

Man kann einen Okularauszug manuell betätigen. Dann kann man durch Hinein- und Herausdrehen sehr einfach herausfinden, ob man überhaupt in den Fokus hinein kommt.

Eine motorische Betätigung des OAZ hat Vorteile:

  • Man vermeidet Erschütterungen, die bei manueller Fokussierung unvermeidbar sind
  • Man kann das Fokussieren auch REMOTE über eine ASCOM-Schnittstelle und geeignete Software auf dem Laptop vornehmen

Ich habe mir deswegen eine  Motor Fokusser, den PegasusAstro FocusCube zugelegt.
