Astrofotografie: Bildbearbeitung: Stacking

Gehört zu: Astrofotografie
Siehe auch: Bildbearbeitung

Warum Stacking?

Als Einsteiger in die Astrofotografie möchte ich mit einfachem Equipment Astrofotos machen, auf denen auch lichtschwache Objekte zu sehen sind, um eigene “Pretty Pictures” von eindrucksvollen Objekten zu erzielen, die man mit bloßem Auge gar nicht sehen kann.

Anstelle von langen Belichtungszeiten mit dem Problem der Nachführung, macht man in der modernen Astrofotografie einfach mehrere Fotos vom gleichen Objekt mit kürzerer Belichtungszeit und “addiert” diese. Man nennt das “Stacking”. Wobei es bei der Belichtungszeit immer auf vdie Gesamtzeit (auch Integrationszeit genannt) ankommt. Wenn man z.B. die einzele Aufnahme nur kurz belichtet – sagen wir 30 sec – dann muss man eben 240 solcher Aufnahmen machen, um auf eine Gesamtbelichtungszeit von 2 Stunden zu kommen. Der generelle Tipp ist inder Tat mindestens 2 Stunden zubelichten.

Die beliebteste Software zum Stacken ist der Deep Sky Stacker “DSS”…

Links

http://lightwatching.de/astrofotografie-mit-der-dslr-teil-2-richtig-stacken/

Welche Aufnahmen (“Frames”) muss ich machen?

Light Frames

So heissen die “normalen” eigentlichen Aufnahmen (Aufnahmeserie) des Beobachtungsobjekts.

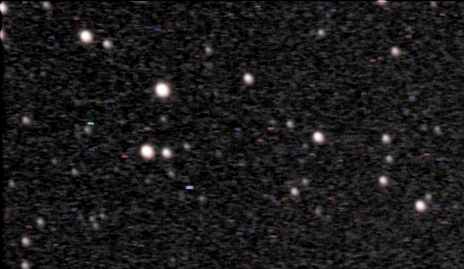

Durch Addition (sog. Stacken) dieser Light Frames möchte man das Signal-Rausch-Verhältnis (SNR) verbessern. Es kommt auf die Gesamt-Belichtungszeit an, je länger diese ist, desto geringer wird das Rauschen im Bild. Da das Bildrauschen stochastisch ist, geht es mit der Quadratwurzel aus der Belichtungszeit zurück.

Dark Frames

Unmittelbar nach der eigentlichen Aufnahmeserie soll man mehrere “Darks” machen.

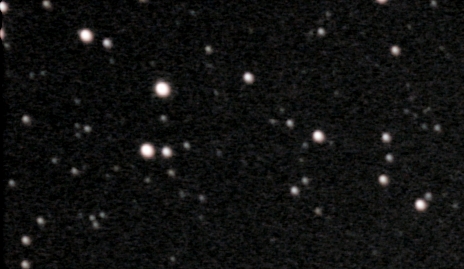

Man schließt das Objektiv per Deckel oder mit einem dicken schwarzen Tuch und macht bei der gleichen Temperatur wie bei den “Lights” und mit den gleichen Einstellungen für Belichtungszeit und ISO eine Reihe von Dunkelbildern. Dadurch werden Hot Pixel und den Dunkelstrom des Sensors bei der Temperatur aufgenommen. Diese werden später von den Nutzbildern (Lights) subtrahiert.

So ein Dunkelbild “Dark Frame” enthält ein Signal (den Dunkelstrom) welches seinerseits wiederum verrauscht ist.
Das Dunkel-Signal könnten wir gleich von unseren Light Frames abziehen, das Dunkelrauschen aber nicht. Das Rauschen in den Dark Frames minimieren wir, indem wir mehrere (viele) einzele Darks aufnehmen und aus diesen dann ein “Master Dark” mitteln. Das Rauschen um Dunkelbild ist stochastisch und geht mit Quadratwurzel aus der Gesamtbelichtungszeit des Master-Darks zurück.

Flat Frames

Was ist ein “Flat Frame”?

Ein Flat Frame ist eine kurzbelichtete Aufnahme einer völlig gleichmäßig hellen Fläche.

Wofür benötigt man Flat Frames?

Mit Flat Frames werden Vignettierung und Verunreinigungen bzw. Schatten im Strahlengang korrigiert.

Wie fertigt man ein Flat Frame an?

Flat Frames werden von einer gleichmäßig hellen Fläche gemacht. Das Flat Frame sollte dann gleichmäßig weiß sein. Ggf. vorhandene Sensorflecken und ggf. eine Vignettierung (Randabdunkung) machen sich durch dunklere Stellen im Flat bemerkbar. Dieses eigentliche Flat-Signal ist leider wieder mit einem Rauschen behaftet. Um dieses Flat-Rauschen zu minimieren macht man wiederum viele Flat-Frames, die dann zu einem Master-Flat gemittelt werden.

Die Flats enthalten leider wieder ein Bias/Offset-Signal (s.u.). Also muss man vom Master-Flat wiederum ein Master-Bias abziehen.

Jedes Nutzbild (Light Frame) wird dann durch das Flat dividiert; dabei bleibt das Bild unverändert da wo das Flat wirklich weiß ist (Division durch 1) und wird etwas aufgehellt da wo das Flat nicht ganz weiß ist (z.B. Division durch 0,9).

Die Flat Frames soll man natürlich mit der gleichen Kamera und dem gleichen Objektiv machen, wie man vorher die Nutzbilder (Light Frames) gemacht hat. Es sollen ja unverändert Sensor-Verschmutzung bzw. Randverdunkelung aufgenommen werden (also auch gleiche Adapterringe, gleiche Taukappe etc.). Auch soll die Kamera nicht zwischendurch geöffnet werden damit die Schmutzteilchen auf dem Sensor sich nicht verschieben.

Die Belichtungszeit für Flats ist zu niedrig, wenn sich Stuktur auf der eigentlich weißen Fläche zeigt. Die Belichtungszeit für Flats ist zu hoch, wenn die vorhandenen Abdunklungen überstrahlt werden und nicht mehr richtig sichtbar sind.



Wie macht man Flat Frames mit APT?

Bias Frames (auch Offset Frames genannt)

Was ist ein “Bias Frame”?
Ein Bias/Offset ist ein Darkframe mit Belichtungszeit Null, wobei bei vielen Kameras die minimalst mögliche Belichtungszeit verwendet werden muß. Registriert wird dann nur das Bias/Offset-Signal von Chip und Kameraelektronik. Dieses Bias/Offset-Signal ist seinerseits wiederum verrauscht.

Wofür benötigen wir Bias Frames?

Es wird häufig gesagt, mit den Bias Frames würde man das Ausleserauschen abziehen. Das ist aber Unsinn, denn ein Rauschen kann man nicht “abziehen”, weil es stochastisch ist. Das Ausleserauschen bekommt man z.B. dadurch in den Griff, dass man es klein (ein Drittel oder weniger) im Verhältnis zum Hintergrundrauschen hält. D.H. man muss “hintergrundbegrenzt” beliechten.

Etwas genauer gesagt, haben wir auch hier ein Bias-Signal und eine Rauschen dieses Bias-Signals. Mit einem solchen “Bias Frame” wird der “Offset” korrigiert.

Wenn wir Darks gemacht haben, ist das Bias-Signal auch schon dort mitenthalten. Wir brauchen also kein extra Bias Frame. Wenn wir keine Darks gemacht haben sollten, müssen wir wohl aber ein separates Bias Frame machen.

Wie fertigt man Bias Frames an?
Sie wählen an Ihrer Kamera die kürzest mögliche Belichtungszeit (ob z.B. 1/4000s oder 1/8000s hängt natürlich von Ihrer Kamera ab) und nehmen eine Reihe Aufnahmen mit verschlossenem Objektiv (wie bei den Darkframes) in der Dunkelheit auf.
Wichtig bei den Bias/Offsetframes ist, dass Sie bei gleicher ISO Einstellung wie die Lightframes aufgenommen werden. Die Aussentemperatur ist dabei nicht wichtig.

Wie werden die Aufnahmen (Frames) richtig “gesteckt”?

Wie das mit der Software Deep Sky Stacker (DSS) geht beschreibe ich im separaten Artikel über DSS.
