Die Astro-Physics Montierung: GTO 3600 “El Capitan”

In der Sternwarte in Handeloh steht eine schöne große Montierung von Astro-Physics “GTO 3600 El Capitan”.

Link: http://www.astro-physics.com/index.htm?products/mounts/3600gto/3600gto

Die (direkte) Bedienung der Montierung erfolgt mit einer Handbox, die mit der Steuerbox GTOCP4 verbunden ist.

Abblidung 1 und 2: Astro-Physics GTO 3600 (Google Drive: AstroPhysics_20180915_171111.jpg und AstroPhysics_20180915_171102.jpg)


AstroPhysics Handbox

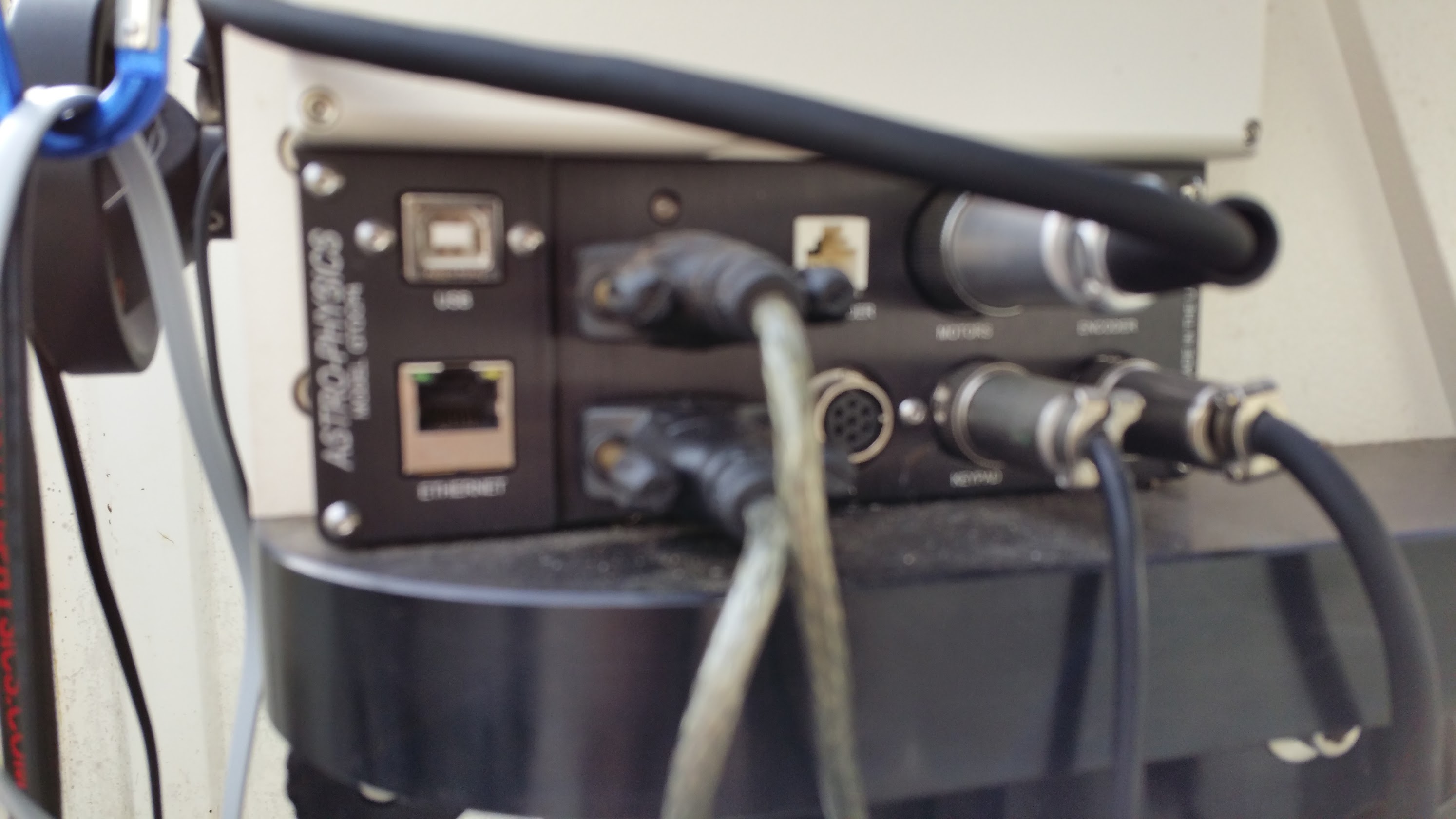

Astrophysics Controlbox

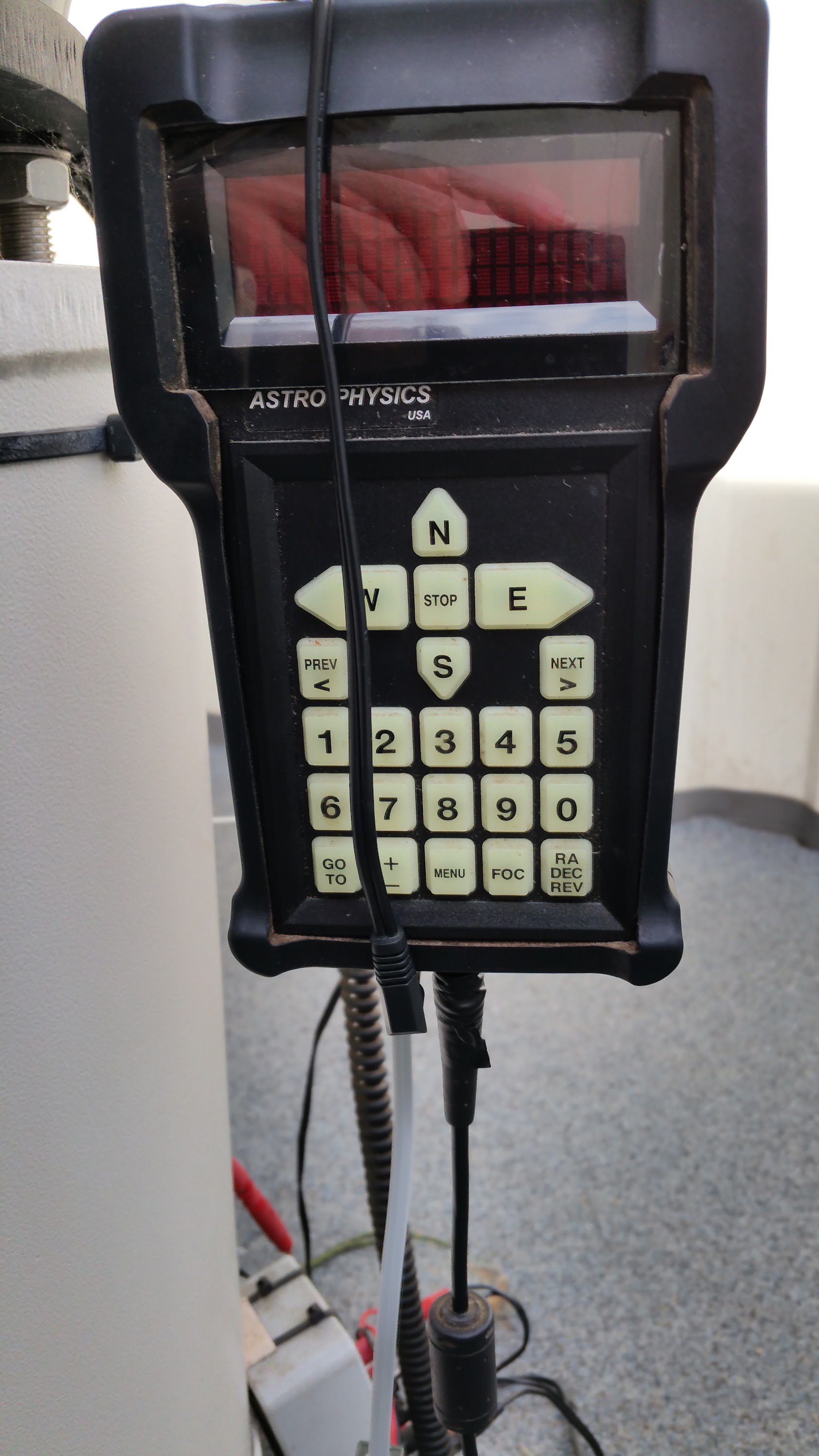

Astrophysics Handbox

Die Contolbox steuert die Motoren der Montierung. Dies erfolgt entweder über die an die Controlbox angeschlossene Handbox oder über einen an die Controlbox angeschlossenen Computer.

Die Verbindung der Contolbox mit einem Windows-Computer kann über drei Wege erfolgen:

  • Serielles Kabel  – zwei DSUB-9 Stecker
  • USB-Kabel (mit internem seriell-zu-USB Wandler von FTDI)  – im Bild links oben
  • Ethernet-Kabel  – im Bild links unten
  • WLAN

Kabel mit DSUB-9-Steckern zur Verbindung der Controlbox mit einem Windows-Computer ist auf der Sternwarte vorhanden und permanent verbunden.

Weitere Kabel-Verbindungen der Controlbox GTOCP4:

  • Stromversorgung 12v – rechts unten
  • Keypad (Handbox) – unten, 2. von rechts
  • Motoren – oben , 2. von rechts

Teleskope in der Sternwarte

  1. Ein 14 Zoll (35,5 mm) Meade ACF (Advanced Coma Free)   – Visuelles beobachten und fotografieren von kleineren Sachen
    Cassegrain  f/10, f=3556 mm, OAZ ???
    Link: https://www.meade.com/telescopes/acf-cassegrain/14-lx200-acf-f-10-ota.html
  2. Ein 31,7 cm f/4,48 Newton Astrograf  f=1358 mm – dieser wurde ersetzt durch:
  3. Ein Astro-Physics  Riccardi Honders  305mm f/3.8 –  OAZ ???
    Link:
    http://www.astro-physics.com/index.htm?products/telescopes/305honders/305honders
  4. Sykwatcher 10cm f/9 (f=900mm)  Skywatcher ED-Refraktor mit Reducer f=765
  5. Dobson 10 Zoll    —  Okulare?
  6. Dobson 53,3 cm f/3,85 f=2050 mm  — Okulare in der Box unter dem Tisch.

Kameras in der Sternwarte

Wir haben auch eine Kamera vom Typ ASI1600 monochrom und gekühlt dort.
Der Chip ist 4656 x 3520 Pixel groß bei einer Pixelgröße von 3,8 μ entspricht das einer Chipgröße von  17,6 x 13,6 mm (so kann man das in Stellarium eintragen).

  • Sensor: 4/3 Zoll CMOS
  • USB 3.0

Treiber für die Kamera:   https://astronomy-imaging-camera.com/software-drivers

Link: https://www.teleskop-express.de/shop/product_info.php/info/p10051_ZWO-SW-CMOS-Kamera-ASI-1600MM-Cool—Chip-D-21-9-mm—Version-2.html

Da es eine monochrome Kamera ist, haben wir gleich ein passendes Filterrad dabei.

Windows-Computer

Die beiden Windows-Computer in der Sternwarte laufen unter Windows 10 Professional.

Installiert ist dort:

  • DotNet
  • ASCOM-Platform
  • ASCOM-Treiber für die Montierung Astro-Physics GTO 3600
  • ASCOM-Treiber für die Motorfokusierer
  • APCC Astro-Physics Command Center
  • MaxIm
  • APT
  • Cartes du Ciel

ASCOM-Treiber

Für die Steuerung dieser Astro-Physics-Montierung per Software auf einem Windows-Computer muss  dann der entspreche ASCOM-Treiber installiert werden.

ASCOM-Treiber Download: http://www.astro-physics.com/index.htm?products/mounts/3600gto/3600gto

Ich habe installiert: AstroPhysics_V2_Setup_5.09.04.exe

APCC Astro-Physics Command Center

Für die Astro-Physics Monierung gibt es die Software APCC = Astro-Physics Command Center.
Link: http://www.astro-physics.com/index.htm?tech_support/apcc/apcc-download

APCC ist eine Software für die Bedienung der Astro-Physics Montierung GTO 3600

APCC benötigt:

  • einen Windows-Computer
  • eine Verbindung von der Montierung (Controlbox) zum Windows-Computer
  • Auf dem Windows-Computer: Die ASCOM-Platform
  • Auf dem Windows-Computer: Einen ASCOM-Treiber für die AstroPhysics-Montierung (s.o.)

Bedienungshinweise

Park Position: In der Sternwarte muss die sog. “Park Position 4” verwendet werden.
