Computersteuerung mit FS-2

Montierungen mit FS-2 Steuerung

Auf der Astro-Farm Kiripotib in Namibia habe ich eine Reihe von Montierungen kennengelernt, die mit Hilfe einer sog. FS-2 (Steuer-Box und Handbox) gesteuert werden.

Montierungen mit FS-2 Steuerung

  • Vixen New Atlux
  • Vixen GP-D2
  • Vixen GP-DX
  • Fornax 51
  • Alt 6 ADN
  • Knopf MK 100K

Link zu FS-2: http://www.astro-electronic.de/fs2.htm

Verbindung der FS-2 zum Windows-Computer

Die FS-2 wird in jedem Falle über ein serielles Kabel mit dem Computer verbunden. An der Seite der FS-2-Steuerbox befindet sich einen serieller Anschluss (RS232).

Ein serielles Verbindungskabel, das an beiden Enden eine 9-polige Sub-D-Buchse hat, liegt bei.

Computerseitig wird dann ein Seriell-USB-Adapter benötigt (also mit einem 9-poligen Sub-D-Stecker).

Welcher Adapter ist da zu empfehlen?

Bei mir hat funktioniert der Seriell-USB-Adapter, den ich auch schon für meine HEQ5 Pro-Montierung verwende; siehe dort.
Dieses Teil konnte ich bei Teleskop-Express beziehen: LogiLink Konverter – Adapter USB auf RS232 seriell (Artikel-Nr. CE821035) Chipsatz: PL2303TA.

Die FS-2-Steuerung versteht eine Subset von Meade LX200-Komandos, deshalb wird als ASCOM-Treiber ein LX200-kompatibler ASCOM-Treiber empfohlen.

Aufgrund eines Diskussionsbeitrags auf astronomie.de

http://forum.astronomie.de/phpapps/ubbthreads/ubbthreads.php/topics/1208842/ASCOM_Advanced_LX200_Treiber

bin ich auf folgenden “erweiterten” LX200-ASCOM-Treiber gestossen:

https://pixelstelescopes.wordpress.com/advanced-lx200

Hat jemand Erfahrungen mit diesem oder einem anderen ASCOM-Treiber? Welchen ASCOM-Treiber sollte man mit der FS-2 benutzen?

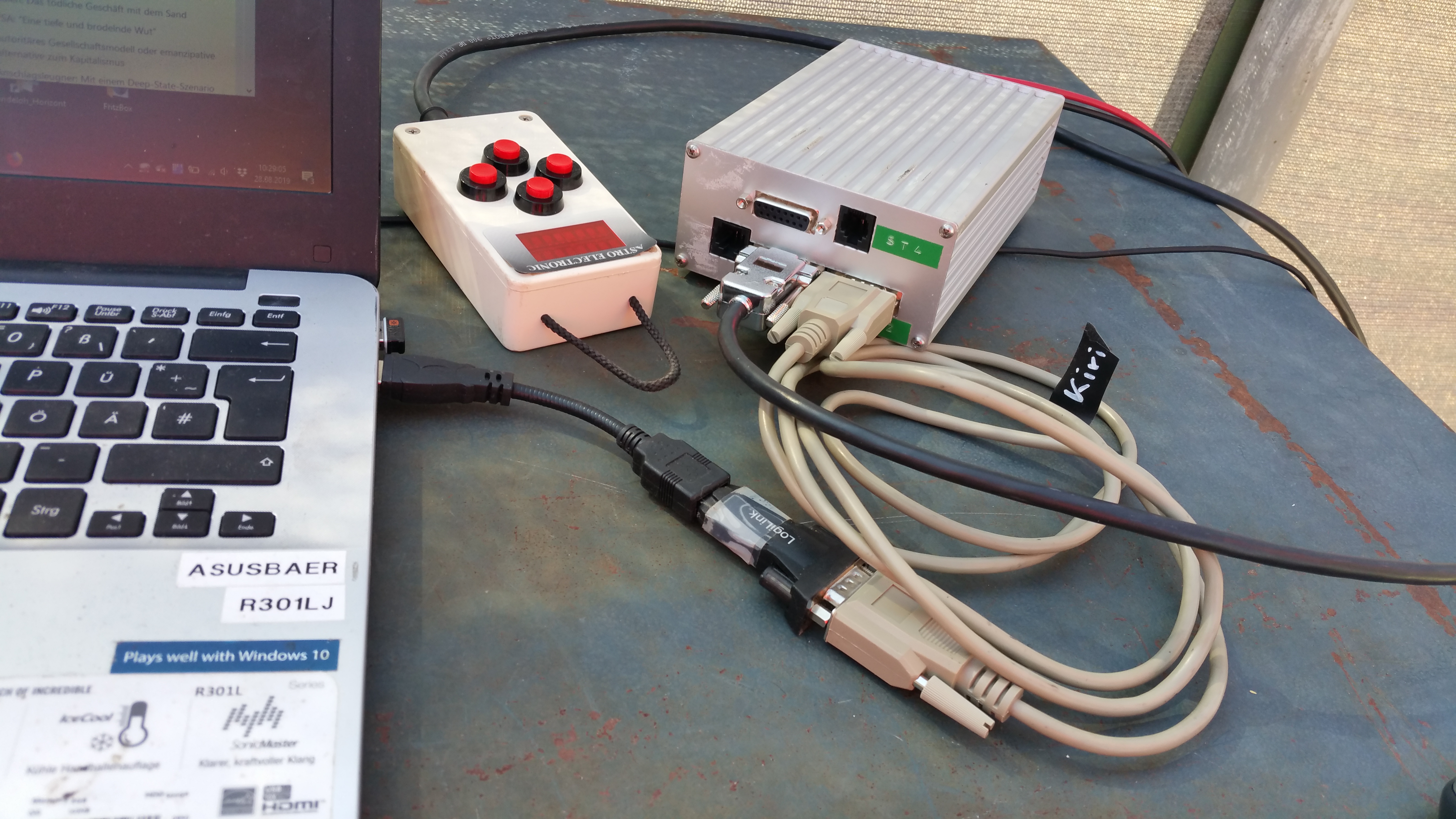

Beispiel: Verbindung Computer-FS2-Steuerbox

Bildbeschreibung: Links der Windows-Computer mit einer USB-Buchse, daran eine ganz kurze USB-Verlängerung, dann der USB-Seriell-Adapter von LogiLink, dann das serielle Kabel “straight through” d.h. 1-zu-1 durchgeschaltet, dies Kabel eingestöpstelt in die RS232-Buchse der FS2.
Die Handbox ist ebenfalls mit der FS2-Steuerbox verbunden (per schwarzem Kabel). Die ST4-Buchse an der FS2-Steuerbox ist noch unbenutzt.

20190828_102757_FS2

Software zur Teleskop-Steuerung unter Windows

Steuerung mit der Software Stellarium

In Stellarium soll man die Erweiterung “Teleskopsteuerung” konfigurieren als “direkt über eine seriellen Anschluss”

Steuerung mit der Software Cartes du Ciel

Bei Cartes du Ciel ist eine Verbindung über ASCOM erforderlich.
Allerdings ist der o.g. “Advanced LX200 Treiber” unter meinem 64-Bit-Windows nicht funktionsfähig.
Als Umgehungslösung benutzen wird zuerst den ASCOM-Treiber “POTH” und bei den Einstellungen von POTH stellen wir als Teleskop den “Advanved LX200” ein.

Wer hat das schon einmal praktisch ausprobiert? Welche ASCOM-Treiber für 32 Bit, welcher für 64 Bit-Windows funktioniert wirklich?
