Die Planetarium-Software “Stellarium”
Siehe auch: Stellarium Horizontbilder, Planetarium-Software
Stellarium gehört zu der Gattung “Planetarium-Software” und ist auf Windows-Plattformen sehr verbreitet und wird gerne zur Beobachtungsplanung verwendet. Weitere sehr bekannte Planetariumsprogramme für Windows sind: Cartes du Ciel und Guide sowie SkySafari auf iOS und Android.
Ich benutze Stellarium für folgende Einsatzgebiete:
- Orientierung am Sternenhimmen beispielsweise im Urlaub in fremden Gegenden
- Orientierung am Sternenhimmel für andere Zeitpunkte als “jetzt” (Planung für die Zukunft und Analysen der Vergangenheit)
- Wo stehen Erdsatelliten, Kometen etc.
- Planung Astrofotografie: Brennweite und Bildausschnitt (Framing)
- Planung Astronomie: Horizontsicht
- Steuerung meiner Montierung Skywatcher HEQ5 Pro über ASCOM (Goto)
- Nicht SYNC, das mache ich innerhalb von APT (immer Platesolving und SYNC zusammen)
Ich komme mit “Stellarium” auf meinem Windows-Notebook sehr gut zurecht.
Stellarium benötigt für die schöne Darstellung des Nachthimmels sehr spezielle Funktionen der Grafikkarte in Computer.
Stellarium benutzt dazu OpenGL, was seinerseits die Treiber der Grafikkarte benutzt. Die Grafikkarte mit ihren Treibern muss deswegen einigermassen performat sein und nicht zu alt. Falls die Grafikanzeige auf diese Art und weise nicht richtig läuft, kann alternativ eine Stellarium-Version benutzt werden, die ANGLE verwendet, was dann zum steueren der Grafik DirectX benutzt.
Stellarium wird deswegen seit der Version XYZ standardmäßig in zwei Versionen bereitgestellt:
- Normal-Version d.h. mit OpenGL
- ANGLE-Version
Konfigurationsdateien
Generelles: C:/Users/<userid>/AppData/Roaming/Stellarium/data/ssystem.ini
Standorte: D:\Users\<userid>\AppData\Roaming\Stellarium\data\user_locations.txt
Landschaften: <Stellarium-Ordner>\landscapes\<landscape ID>
Okulare: C:/Users/<userid>/AppData/Roaming/Stellarium/modules/oculars/ocular.ini
Vertiefende Artikel zu Stellarium
Installation auf meinen Windows-Computern
- Definitive Software Library ID: Stellarium
- Name: Stellarium
- Version: 0.21.1 (Nov. 2021)
- Hersteller/Bezugsquelle: http://www.stellarium.org/de/
- Funktion: Astronomie
- Betriebssystem: Windows, Linux, Android,…
- Installations-Ordner:
- Daten-Ordner: …
- Lizenz: kostenlos
Stellarium Versionen
Mit Stellarium 0.15.2 konnte ich schnell und bequem astronomische Beobachtungen planen. Stellarium wird laufend weiterentwickelt und mittlerweile bin ich auf Version 0.20.1 gelandet.
- 2016-07-31 Version 0.15.0
- 2017-06-21 Version 0.16.0
- 2017-12-21 Version 0.17.0 Based on Qt 5.9.3, INDI Support für Teleskopsteuerung
- 2018-03-25 Version 0.18.0
- 2019-12-22 Version 0.19.3 Teleskopsteuerung endlich über ASCOM
- 2020-03-29 Version 0.20.0
- 2020-04-20 Version 0.20.1
- 2020-06-22 Version 0.20.2
- 2020-09-27 Version 0.20.3 Win 64 Bit
- 2020-12-28 Version 0.20.4
- 2021-03-29 Version 0.21.0
- 2021-06-24 Version 0.21.1
- 2021-09-27 Version 0.21.2 Observation Lists (statt Bookmarks)
- 2021-12-25 Version 0.21.3
- 2022-03-27 Version 0.22.0
- 2022-04-16 Version 0.22.1
- 2022-07-07 Version 0.22.2
- 2022-10-01 Version 1.0 Based on Qt 6
- 2022.10-31 Version 1.1 Support OpenGL 3.3 Core profile
- 2022-12-25 Version 1.2 Improved rendering of Milkyway, Zodiacal Light and landscapes
Dokumentation
Links:
- Wiki: http://stellarium.sourceforge.net/wiki/index.php/Deutsch
- http://sourceforge.net/projects/stellarium/files/Stellarium-user-guide/0.15.2-1/stellarium_user_guide-0.15.2-1.pdf/download
- Ver 0.16.1: https://sourceforge.net/projects/stellarium/files/Stellarium-user-guide/0.16.1-1/
Zukunftssicherheit
- Es gibt Versionen für Windows, Mac OS und Linux
- Projektleiter: Fabien Chéreau
- Per 24.06.2021 ist die aktuelle Version 0.21.1
- sehr aktive Weiterentwicklung
Installationsschritte
Wenn man eine neue Version von Stellarium installiert, können die bisher gemachten Einstellungen (z.B. Okulare, Sensoren, Teleskope) verloren gehen. Wenn man solche “alten” Einstellungen behalten will, muss man bei der Installation darauf achten, dass bei “Dateien früherer Installationen entfernen” nichts angehakt ist; z.B. “Entferne Plugin-Konfigurationsdatei” etc.

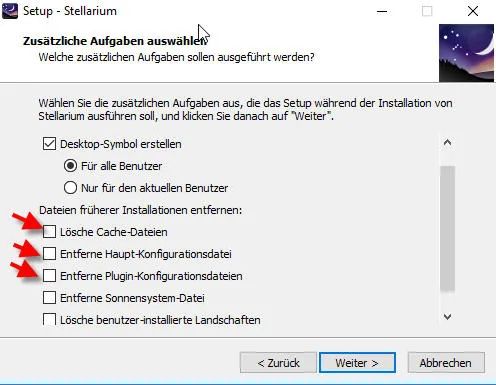

Abbildung 1: Stellarium Installation (Flickr: Stellarium03.jpg)
Funktionen von Stellarium
Stellarium als “Planetariumsprogramm” in N.I.N.A.
Wenn Stellarium bei N.I.N.A. als sog. “Planetariumsprogramm” angegeben wird, muss in Stellarium im “Einstellungsfenster [F2]” die Erweiterung “Fernbedinung” geladen und aktiviert werden. Als Portnummer nehmen wir den voreingestellten Wert 8090.
Beobachtungsort einstellen
- Beobachtungsort einstellen: gut
- Seit Version 0.15.2 kann man jedem Beobachtungsort auch eine Zeitzone zuordnen
Gespeichert wird das in der Datei user_locations.txt. Im Ordner: D:\Users\<userid>\AppData\Roaming\Stellarium\data
Beobachtungszeit und -datum einstellen
- Beobachtungszeit und -datum einstellen: gut
- Zoomen (FoV): Gut, mit dem Mausrad
- Positionieren: Gut, per “Drag and Drop”
- Einblenden Koordinatennetze horizontal & äquatorial: gut
- Einblenden von Sternnamen und DSO-Namen: gut
Welche Himmelsbjekte sollen angezeigt werden?
Sterne
Die Fixsterne aus einem Katalog (s.u.) bis zu einer einzustellenden Grenzgröße…

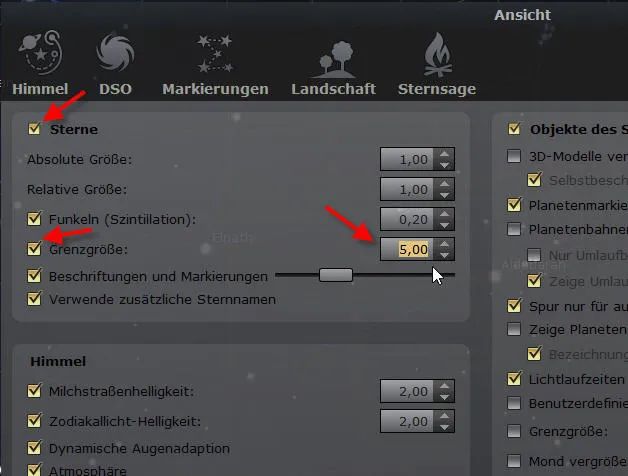

Abbildung 2: Stellarium -> Ansicht (F4) -> Himmel -> Sterne (Flickr: Stellarium01-1.jpg )
Erdsatelliten
Um Erdsatelliten in Stellarium anzuzeigen, muß man die Erweiterung “Satelliten” benutzen:
- Einstellungsfenster [F2] -> Konfiguration -> Erweiterungen
- Satelliten-Konfiguration
Kometen
Um Kometen in Stellarium anzuzeigen, muss man im Sonnensystem-Editor die Bahnelemente importieren:
- Einstellungsfenster [F2]-> Konfiguration -> Erweiterungen
- Sonnensystem-Editor –> Konfigurieren -> Sonnensystem
- Neuen Himmelskörper hinzufügen
- Bahnelemente im MPC-Format importieren…
- Listen: Kometen
- Onlinesuche: da ist eine genaue Schreibweise erforderlich z.B. “C/2015 V2” nicht “C/2015 v2”
Bei Wechsel des Computers möchte man das alles vielleicht mitnehmen. Es steht standardmäßig in der Datei: C:/Users/<userid>/AppData/Roaming/Stellarium/data/ssystem.ini
Meteorstöme
Um Meteorströme in Stellarium anzuzeigen, mass man die Erweiterung “Meteorschauer” aktivieren:
- Einstellungsfenster [F2] ->Konfiguration -> Reiter “Erweiterungen”
- Meteorschauer -> konfigurieren
Dann “Himmel- und Anzeigeoptionsfenster [F4]” –> Himmel –> Sternschnuppen –> ZHR
Suchen von Beobachtungsobjekten
Suchbegriff kann der Name oder die Koordinaten sein: gut
Winkelabstände messen
- gut
- Linkes Menü -> Einstellungsfenster -> Reiter “Erweiterungen” -> Winkelmesser -> Beim Start laden (Aufruf in unterer Menüleiste)

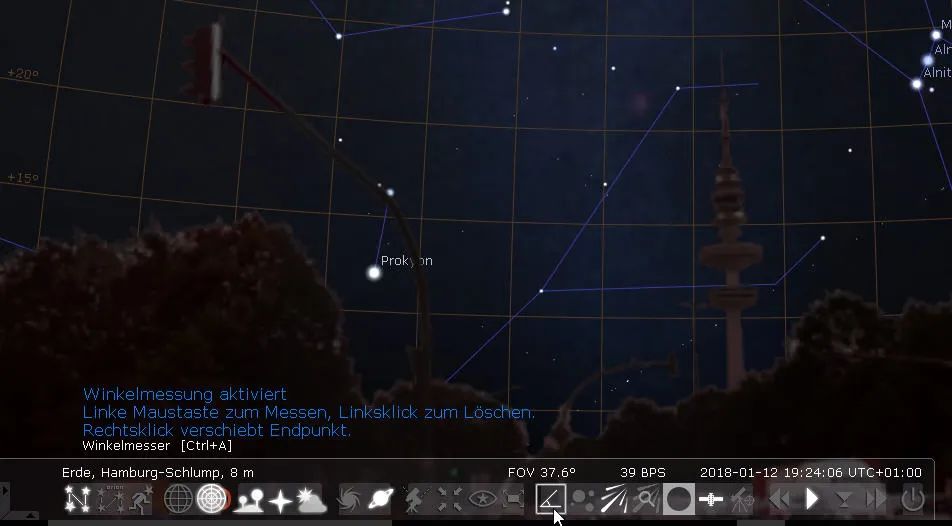

Abbildung 3: Stellarium Winkelabstände messen (Flickr: Stellarium01-2.jpg)
Gesichtsfeld-Rahmen (Sensorfeld bzw. Okular)
- Arbeitsaufwendig
- Linkes Menü -> Einstellungsfenster [F2] -> Reiter “Erweiterungen” -> Okulare (Aufruf mit Alt-O)
Einmalaufwand: Definition der Teleskope und Sensoren
Gespeichert werden diese Einstellungen in der Datei:
C:/Users/<userid>/AppData/Roaming/Stellarium/modules/oculars/ocular.ini

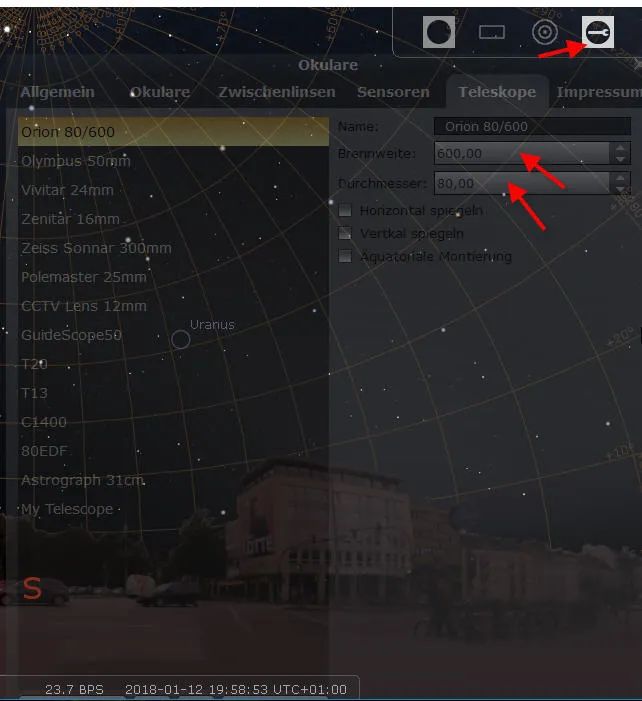

Abbildung 4: Stellarium Gesichtsfeld: Welches Teleskop (Flickr: Stellarium02-2.jpg)

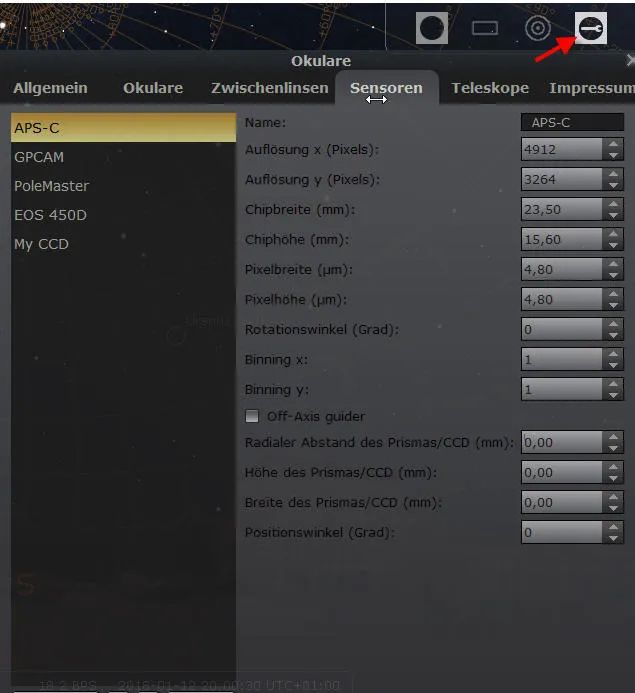

Abbildung 5: Einmalaufwand: Definition der Sensoren (Flickr: Stellarium02-3.jpg)

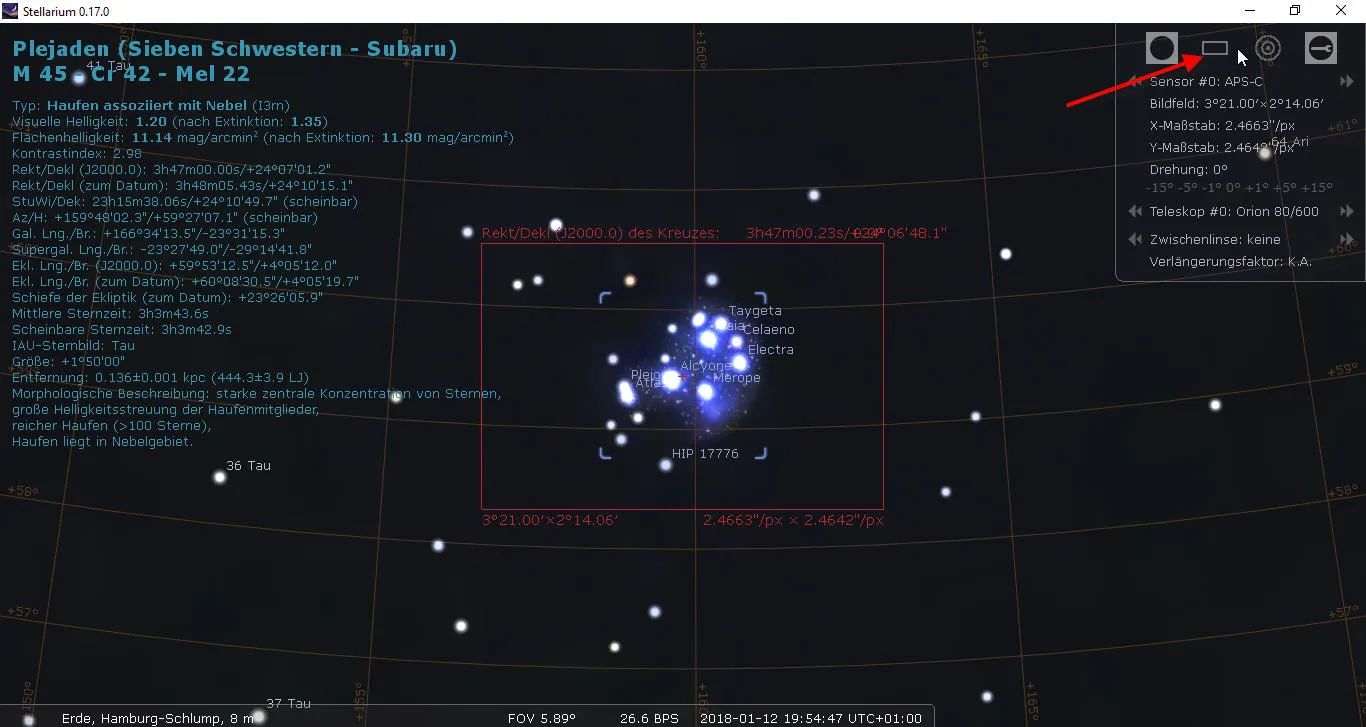

Abbildung 6: Auswählen und Anzeige eines Gesichtsfeldes am Himmel (Flickr: Stellarium02-1.jpg)
Liste von Beobachtungsobjekten
- NEIN … ab der Version 0.21.2 gibt es sog. “Observation Lists”
Beobachtungskalender
Was kann ich heute sehen?
Sternkataloge einbinden
Geht wie folgt (aber welche Kataloge lädt Stellarium denn ganz genau?)
- Linkes Menü -> Einstellungsfenster [F2] -> Reiter “Werkzeuge” -> Sternkatalog Aktualisierungen
- Die nachgeladenen Sterne werden erst nach einem Neustart von Stellarium sichtbar
- About 99% of all these stars come from the NOMAD catalog (Naval Observatory Merged Astrometric Dataset version 1, by USNO). The rest (brighter ones) from Tycho2 and Hipparcos.
Stellarium speichert dies in der Datei starsConfig.json im Ordner D:\Users\<userid>\AppData\Roaming\Stellarium\stars\default
Sternkarten ausdrucken
- NEIN -> das geht sehr besser mit Cartes du Ciel
Teleskop-Steuerung per Computer
Mit der Software Stellarium kann ich meine Goto-fähige Montierung statt über die Handbox auch über meinen Windows-Computer steuern. Dafür muss die spezielle Montierung in geeigneter Weise mit dem Windows-Computer verbunden werden: Siehe dazu: Teleskop-Steuerung per Computer
Die weitere Vorgehensweise mit Stellarium habe ich ein einem separaten Artikel beschrieben.
Wenn das geschehen ist, ist die Vorgehensweise in Stellarium die folgende:
Stellarium verfügt seit Version 0.10.3 über eine “Erweiterung” (Plugin) namens “Teleskopsteuerung”. Generell geht das über eine Stellarium-Erweiterung, also:
Einstellungsfenster [F2] –> Konfiguration –> Erweiterungen –> Teleskopsteuerung
Diese habe ich aktiviert; d.h. Häckchen bei “beim Starten laden”. Dies ist im Stellarium Wiki beschrieben: http://www.stellarium.org/wiki/index.php/Telescope_Control
Stellarium selbst unterstützt aber kein ASCOM, sondern hat zwei Möglichkeiten:
- Direkte Unterstützung von Celestron NexStar, Sky Watcher SynScan und Mead LX200
- oder mit einer Zusatzsoftware Stellarium Scope, die dann ihrerseits ASCOM kann
Seit Stellarium 0.17.0 gibt es zusätzlich eine Unterstützung für INDI.
StellariumScope erweitert die Möglichkeiten der Stellarium-Teleskopsteuerung indem ASCOM-Treber eingesetzt werden; d.h. jede (im Prinzip) Montierung, für die wir einen ASCOM-Treiber installiert haben, kann über StellariumScope angesprochen werden.
StellariumScope wurde ursprünglich für Teleskope mit EQMOD-Steuerung entwickelt, es sollen aber (fast) alle ASCOM-Teleskopsteuerungen unterstützt werden. EQMOD ist eine Windows-Software, die die Handbox per Software auf dem PC abbildet und wurde für Montierungen mit Schrittmotoren entwickelt. Montierungen mit Servomotoren werden leider nicht unterstützt.
Links zu StellariumScope:
Nach der Installation von StellariumScope hat man ein neues Programm namens “StellariumScope”. Dieses ruft man auf und konfiguriert z.B. den Stellarium-Aufruf, Setzt den ASCOM-Teleskop-Driver und connected das Teleskop. Wenn man dann auf “Start Stellarium” klickt, kann’s losgehen…
Ich habe dazu ein Youtube-Video gemacht:
Abbildung 7: Mein Youtube-Video
Benutzeroberfläche
intuitiv, gut
Landscapes / tatsächlicher Horizont / Kimm
Für die Beobachtungsplanung an einem bestimmten Ort, ist es sehr hilfreich, wenn der “tatsächliche” Horizot (Bäume, Häuser etc.) angezeigt werden kann.
Stellarium bietet hierfür mehrere Möglichkeiten, die im Stellarium-Wiki näher erläutert werden:
- Polygon-Methode
- Einzelbild-Methode
- Multi-Bild-Methode (Fisheye oder spherical)
Einzelbild-Methode
Das habe ich mit einem Panorama-Foto vom Horizont am U-Bahnhof Schlump ausprobiert.
Eine Schritt-für-Schritt-Beschreibung habe ich als eigenständigen Artikel erstellt.
Polygon-Methode
Am einfachsten ist die Polygon-Methode, wo “nur” eine Folge von Horizont-Koordinaten (Höhe und Azimuth) angegeben werden müssen.
Es können mehrere Landscapes für Stellarium definiert werden. Die Dateien für ein Landscape sollen im Ordner: <Stellarium-Ordner>\landscapes\<landscape ID> liegen.
Also im Beispiel: <Stellarium-Ordner>\landscapes\terrasse
In diesem Unterordner muss sich eine Datei namens “landscape.ini” befinden, die dann das Landscape im einzelnen definiert.
Meine landscape.ini für den Beobachtungsort Hamburg-Eimsbüttel-Terrasse sieht folgendermaßen aus:
[location]
planet=Earth
latitude=53d30'00"
logitute=10d00'00"
altitude=110
[landscape]
name = Terrasse
type = polygonal
author = Dietrich
description = Horizontverlauf auf meiner Terrasse in Hamburg-Eimsbüttel
polygonal_horizon_list = horizon_eimsbuettel.txt
polygonal_angle_rotatez = 0
ground_color = .05,.05,.95
horizon_line_color = .05,.05,.05
minimal_brightness=.10
Wobei ich die Horizontpunkte aus meiner Datei für Cartes du Ciel kopiert habe.
Aktivieren dieses Horizonts in Stellarium:
Horizont: Linkes Menü: Himmel- und Anzeigeoptionsfenster [F4]
Abbildung 8: Horizont in Stellarium (Flickr: Stellarium01-3.jpg)
Abbildung 9: Horizont Auswahl: Linkes Menü: Himmel- und Anzeigeoptionsfenster [F4] –> Ansicht –> Landschaft (Flickr: Stellarium01-4.jpg)
Abbildung 10: Horizont in Stellarium: Das Ergebnis (Flickr: Stellarium01-5.jpg)
Scripting mit Stellarium
Since version 0.10.1, Stellarium includes a scripting feature based on the Qt Scripting Engine.
The core scripting language is ECMAScript.
After installing Stellarium 0.14.3 there is a sub-folder “scripts” under the installation folder.
How to run a script?
In Stellarium move the mouse pointer to the left, click on “Configuration Window” (F2 / Einstellungen) and click on the tab “Scripts”.
To open the Stellarium Script Console use F12
