Astrofotografie: Computersteuerung für die iOptron SmartEQ Pro Goto-Montierung

Computersteuerung für die Montierung iOptron SmartEQ Pro mit Goto-Funktion

Ich habe mir als Montierung ja die iOptron SmartEQ Pro angeschafft auch um so etwas neumodisches wie “Goto” auszuprobieren. Wenn das “Goto” gut funktioniert, braucht mein keinen Sucher mehr. Allerdings muss das Goto zuvor durch ein z.B. 3-Star-Alignment eingestellt werden und dazu kann ein Sucher durchaus hilfreich sein.

Das motorisierte Ansteuern von Himmelsobjekten kann auf zwei Wegen erfolgen:

  • Über die Handbox Go2Nova 8408    (Dies ist die Standardfunktion und wird im der allgemeinen Dokumentation beschrieben)
  • Über einen Windows-Computer  (Dafür braucht es einige extra Überlegungen, die hier aufgeführt sind)

ASCOM-Treiber für die Montierung iOptron SmartEQ Pro

Für die Computersteuerung benötigen wir auf jeden Fall zuerst den ASCOM-Treiber für unsere iOptron SmartEQ Pro Montierung. Diesen müssen wir  herunterladen und installieren.

Dazu habe ich einen separaten Artikel: Astrofotografie: ASCOM Platform, ASCOM-Treiber

Welches Kabel für die GoTo-Funktion über Notebook?

Damit ich die Teleskop-Monitierung (iOptron SmartEQ Pro) vom Windows-PC (Notebook) aus steuern kann (z.B. über StellariumScope), muss der Windows-PC mit einem seriellen Kabel mit der Handbox verbunden werden. Dazu benötige ich ein Kabel mit RJ9-Stecker (der wird in die Handbox gesteckt) und einer D-Sub 9-Buchse “DB9”  (die wird an die seriellen Anschluss aum PC gesteckt).

Das entsprechende Kabel von iOptron heisst:  Product Code: 8412    http://www.ioptron.com/product-p/8412.htm

Es gibt so ein Kabel auch von Celestron; das funktioniert aber nicht mit der SmartEQ, weil es anders beschaltet ist (Bastler könnten das vielleicht richten…)

Nun kann ich die Go2Nova 8408 Handbox der Montierung mit einem seriellen Kabel (RJ9-Stecker des Kabels an die Handbox) mit dem PC verbinden (DB9-Buchse des Kabels an den PC)
Aber mein Notebook hat keine serielle Schnittstelle.
Also brauche ich noch einen Konverter DB9-seriell auf USB.; z.B. bei Teleskop-Express.
Der Chipsatz des Konverters ist PL2303TA und einen Treiber für Windows 10 brauchen wir auch dafür.

Verbindung zwischen Notebook und Montierung

Es wird ein spezielles serielles Kabel von iOptron benötigt, das auf der einen Seite in eine Buchse der Go2Nova-Handbox  gestöpselt wird und auf der anderen Seite mit einer seriellen Schnittstelle des Notebook verbunden wird. Wenn das Notebook keine serielle Schnittstelle hat, ist ein geeigneter Adapter (in der Regel USB auf seriell) erforderlich.

Diese Teile konnte ich bei Teleskop-Express beziehen:

iOptron PC-Kabel für SmartEQ und Minitower Pro (Artikel-Nr.  iO8412) RS-232 auf RJ9 Adapterkabel. Dieses serielle Kabel von iOptron hat eine spezielle Beschaltung, weshalb ähnliche Kabel z.B. von Celestron, nicht mit der SmartEQ-Montierung funktionieren.

ioptron_kabel_io8412

Copyright Teleskop-Express

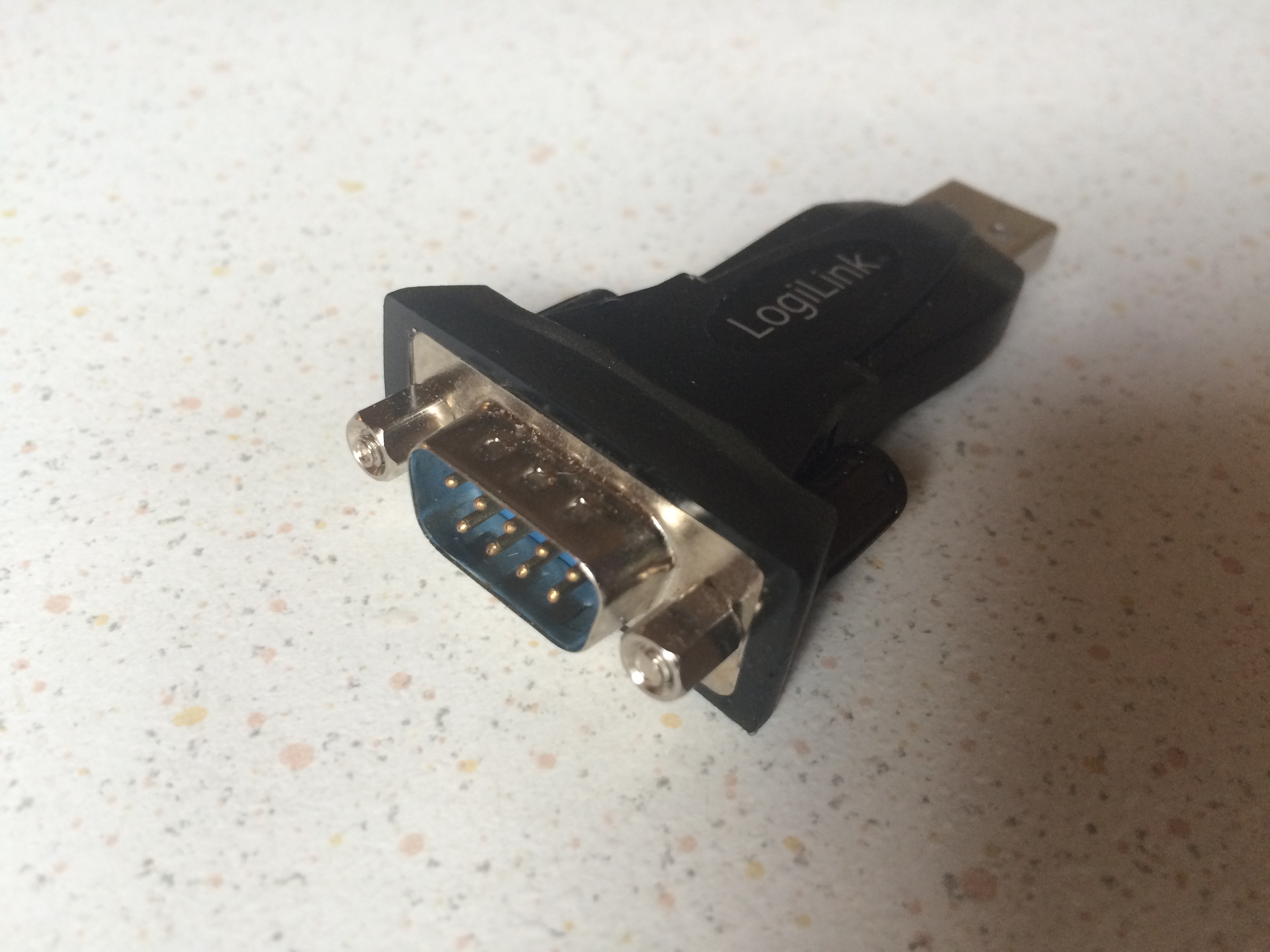

Konverter – Adapter LogiLink USB auf RS232 seriell (Artikel-Nr. CE821035) Chipsatz: PL2303TA.

DK_20170522_1673 USB

Foto: Dietrich Kracht

Welche Software für die GoTo-Funktion über Notebook?

Nun brauchen wr nur noch eine gute Planetariums-Software für das Windows 10 Notebook, das die Montierung über die serielle Schnittstelle steuern kann. Da gibt es einiges:

Da ich mich mit Stellarium schon ganz gut auskenne, versuche ich es zuerst damit.

GoTo-Funktion über Notebook mit der Software Stellarium

Wie man das mit der Planetarium-Software Stellarium macht, habe ich im Artikel über Stellarium selbst genau beschrieben.

Goto-Funktion über Notebook mit der Software Cartes du Ciel

Wie man das mit der Planetarium-Software Cartes du Ciel macht, habe ich im Artikel über Cartes du Ciel selbst genau beschrieben.
