Der englische Astronom Peter Barlow (1776-1862) hat die nach ihm benannte Barlowlinse erfunden. Es handelt sich dabei um eine Zerstreuungslinse (konkav), die also die Brennweite des Telekops verlängert und damit die Vergrößerung erhöht. Die Verlängerung der Brennweite erfordert eine Verlängerung des Teleskop-Tubus d.h. ein sog. “Distanzrohr”.

Klassischerweise benutzt man eine Barlowlinse zusammen mit Okularen. Man kann aber die Barlowlinse zusammen mit dem Sensor einer Kamera benutzen. Eine Frage ist, an welcher Stelle des Strahlengangs das Barlow-Element plaziert werden soll.

Für die Beobachtung des Merkurdurchgangs im November 2019 habe ich mir am 4.10.2019 eine Barlowlinse zugelegt. Das wurde aber wegen des schlechten Wetter nichts.

Nun werde ich versuchen, damit den Mars in Opposition (Oktober 2020) zu fotografieren.

Bei Teleskop-Service hat sie die Artikelnummer TSB22 und kostete Euro 89,– plus Versand:  Web-Seite

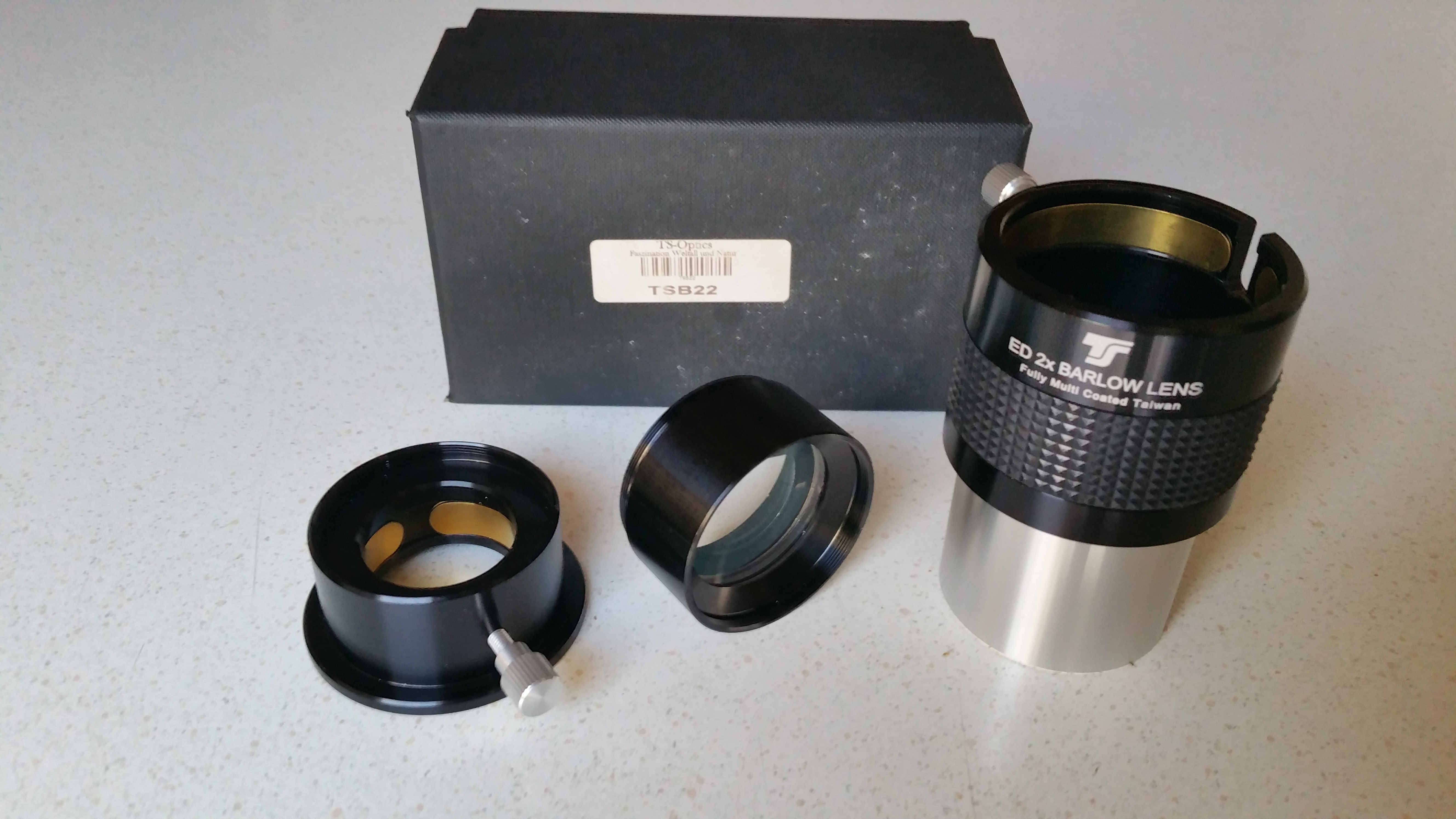

Abbildung 1: v.l.n.r.: 1,25-Zoll-Klemmung, die Barlowlinse, 2-Zoll-Stutzen mit Klemmung – dahinter der Karton von Teleskop-Service (Google Archiv: Barlowlinse_20201001.jpg)

Das in der Mitte abgebildete sog. Barlow-Element hat (hinten) ein 2-Zoll-Filtergewinde (M48 Aussengewinde) und auf der anderen Seite (vorne) hat das Barlow-Element ein M48*0.75 Innengewinde. Ich könnte das Barlow-Element also hinten an meinen Flattener/Reducer schrauben…

Mit dieser Barlowlinse verlängert sich die Brennweite meines Teleskops Orion ED80/600 von 600mm auf 1200mm.

Meine Kamera ZWO ASI294MC Pro hat Pixel der Größe 4,63 µ; dami berechnet sich der Abbildungsmaßstab als:

(4,63/1200*1000)*(360*60*60)/2*PI    = 0,80 Bogensekunden pro Pixel

Der Mars in gegenwärtiger Größe (Opposition im Oktober 2020) von 22,48″ würde also 28 Pixel auf meinem Sensor einnehmen.

Brennweite

Was die Brennweite einer “normalen” konvexen Linse ist weiss jeder, aber wie ist dass sonst eigentlich?

Abbildung 2: Brennweite von Linsen und Spiegeln (Wikimedia: Focal-length.svg)

Abbildung 3: Strahlengang mit Barlowlinse (Github: BarlowLinse.svg)

Wenn man die (negative) Brennweite seiner Barlowlinse kennt, kann man den Vergrößerungsfaktor leicht berechnen:

\(M = 1 – \frac{a}{f_b} \)

Wobei a der Abstand Barlowlinse – Brennebene des Objektivs ist.
