Brauche ich einen Flattener?

Für meinen Refraktor Orion ED 80/600 werden sog. Flattener angeboten

Lohnt sich das für meinen schönen Orion ED 80/600 – immerhin kostet das wieder 200-300 Euro? Wird das Bild wirklich spürbar besser?

Sinn und Zweck eines Flatteners

Die Brennebene (Bildfeldebene) praktisch aller Optiken ist nicht völlig eben, sondern mehr oder weniger stark gekrümmt. Bringt man nun einen Kamera-Sensor, der ja stets völlig eben ist, in diese gekrümmte Brennebene, dann ist die Abbildung nur an bestimmten Stellen auf dem Sensor optimal scharf, alle anderen Stellen befinden sich vor oder hinter dem Fokus. Dieser Fehler wird mit zunehmender Sensor-Fläche ansteigen.

Aufgabe eines Flatteners ist nun, diese Brennebene möglichst flach zu machen, um über die gesamte Sensor-Fläche eine optimale Schärfe zu gewährleisten. Meist (aber nicht immer) reduzieren solche Flattener auch die Brennweite des Teleskops (sog. Reducer).

Erster Versuch: Gebrauchter Flattener Williams Optics 0.8x III

Flattener werden speziell für ein Teleskop “gerechnet”. Allerdings werden auch “generische” Flattener für bestimmte Teleskoptypen im Handel angeboten. Man muss das einfach genauestens ausprobieren.

Auch ist der Abstand vom Flattener zum DLSR-Sensor, das sog. Auflagemaß, genauestens einzuhalten.

Als erstes probierte ich einen gebrauchten Flattener, den mir ein Sternfreund angeboten hatte. Das war ein Williams Optics 0,80 III.

Diese Testfotos zeigen ein Sternfeld im Perseus und wurden am 17.12.2017 in Handeloh gemacht.

Mit diesem Flattener/Reducer hatte ich leider noch nicht den vollen Erfolg.

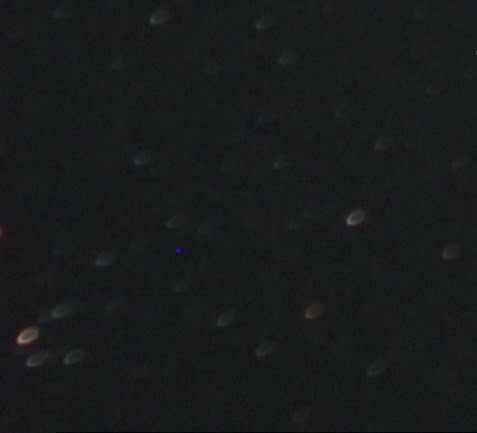

Abbildung 1: Testfoto mit WO-Flattener (Ausschnitt links unten 200%)  (Google Drive: DK_20171217_Flattener_0985-0988_mit.jpg)


Perseus mit WO-Flattener 200% links unten

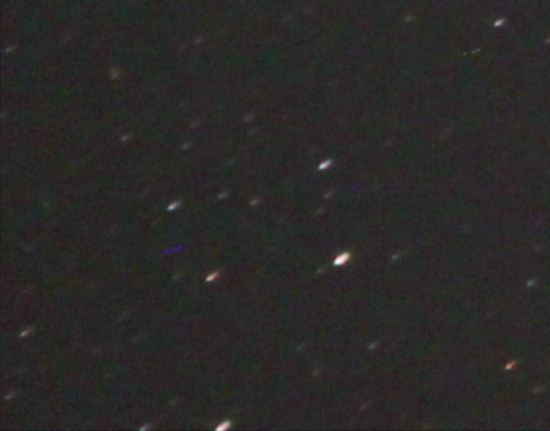

Abblidung 2: Testfoto ohne Flattener (Ausschnitt links unten 200%) (Google Drive: DK_20171217_Flattener_0966-0969_ohne.jpg)


Perseus ohne Flattener 200% links unten

Zweiter Versuch: Skywatcher Reducer Corrector 0.85X / for Evostar ED80 (SKFlat80)

Flattener werden speziell für ein Teleskop “gerechnet”. Allerdings werden auch “generische” Flattener für bestimmte Teleskoptypen im Handel angeboten. Man muss das einfach genauestens ausprobieren.

Ausserdem ist der Abstand vom Flattener zum DLSR-Sensor, das sog. Auflagemaß, genauestens einzuhalten.

Nachdem ich einen gebrauchten Flattener von einem Sternfreund ausprobiert hatte, mit leider nicht so vollem Erfolg, habe ich mich Im Mai 2018 durchgerungen, einen neuen Flattener bei Teleskop-Service zu kaufen. Dieser bestand dann den Praxixtest.

Der Flattener von Teleskop-Service  kostete EUR 186,– zzgl. MWSt) und trug die Bezeichnung:  Skywatcher Reducer Corrector 0.85X / for Evostar ED80 (SKFlat80)
Link: https://www.teleskop-express.de/shop/product_info.php/language/en/info/p3627_Skywatcher-0-85x-Reducer—Corrector-for-Evostar-ED-80-600.html

  • Kameraseitig: M48x0.75 Aussengewinde auch Filter-Gewinde genannt (das ist weiter als ein klassischer T-Ring, der ja mit M42 hat)
  • Teleskopseitig: M56x1.00 Innengewinde
  • Auflagemaß (vom hinteren Gewinde bis zum Kamera-Sensor: 55 mm (ideal for DSLR with T-Ring)
  • Reduziert die Brennweite von f=600mm auf 600mm x 0,85 = 510mm und das Öffnungsverhältnis von 7,5 auf 6,375

Für meine Digitalkamera Canon EOS 600Da habe ich gleich den erforderlichen “T-Ring” (SKM48-EOS von M48*0.75 auf Canon Bajonett) mitbestellt (im Bild rechts).

Alternativ möchte ich auch meine Astro-Kamera ASI294MC Pro hinten an den Flattener/Reducer (dort an das  M48x0.75 Aussengewinde) anschliessen.

Um den Flattener am OAZ des Teleskops zu befestigen, benötigt man einen TS-Optics 2″ Adapter for Skywatcher 0.85x Correctors with Filter Thread (TS2-SKFlat) mit den Anschlüssen (im Bild links):

  • Flattenerseitig: M56x1 Aussengewinde
  • Teleskopseitig einen 2-Zoll-Stutzen hat, der wie ein 2-Zoll-Okular in den OAZ passt.

Ausserdem hat dieser 2-Zoll-Stutzen ein M48x0.75 Innengewinde, in das man 2-Zoll-Filter schrauben kann. Das habe ich gleich mitbestellt (Eur 50,– zzgl. MWSt).

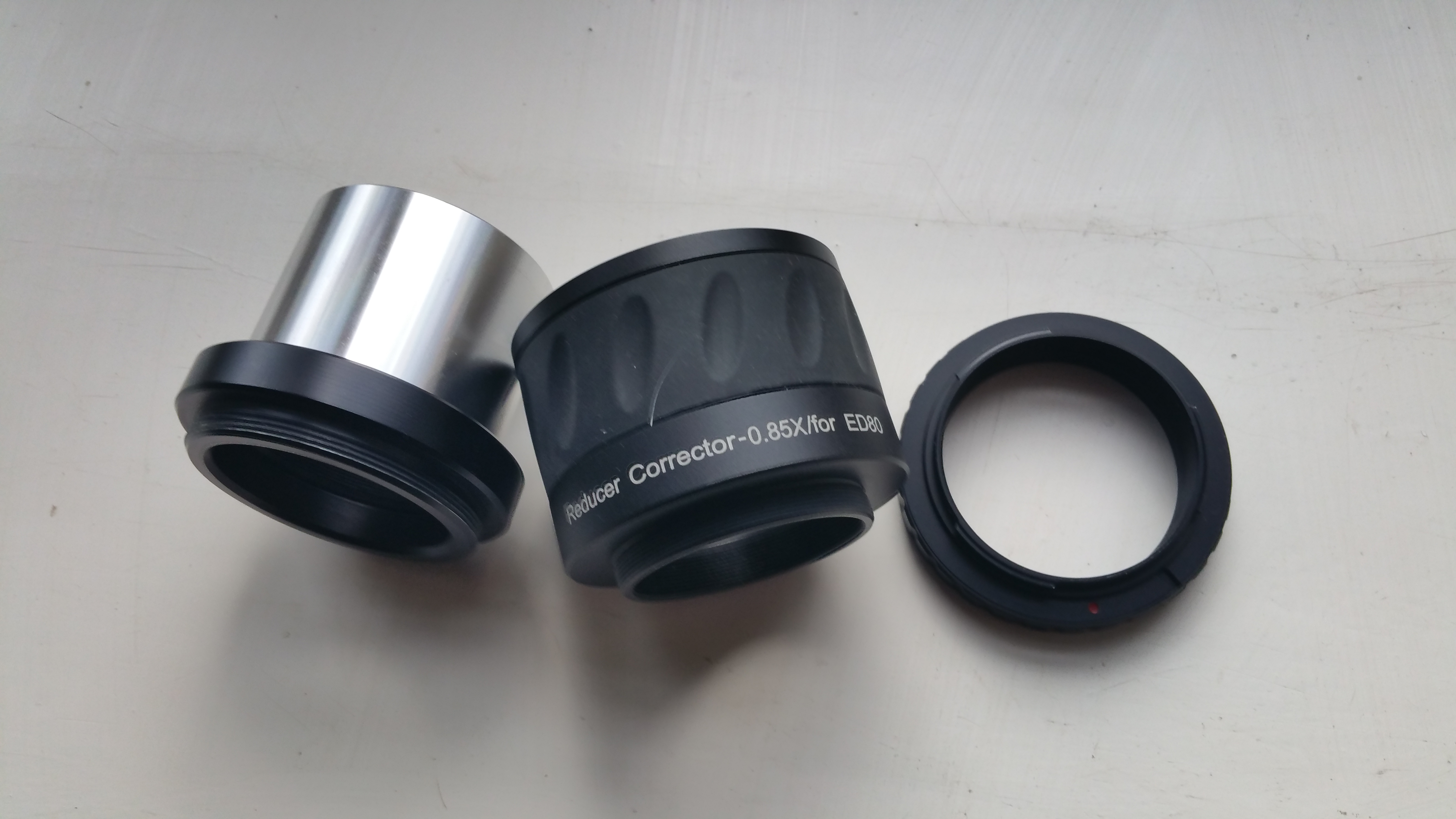

Abbildung 3:  2-Zoll-Stutzen, Flattener/Reducer, “T-Ring” for Canon EOS (Google Drive: DK_20190209_Flattener.jpg)


v.l.n.r.: 2-Zoll-Stutzen, Flattener/Reducer, T-Ring for Canon EOS

Abbildung 4: Zeichnung des Zusammenbaus (GitHub: Flattener01.svg)

Flattener/Reducer mit Canon EOS 600Da

Praxistext des Flatteners an M44

Diesen Flattener habe ich am 14. Mai 2018 mit einem Foto von M44 (Praesaepe) getestet.

Auf diesem Foto (mit Flattener)  sind die Sterne bis in die Ecken kreisförmig. Vergrösserung 200% Ausschnitt: Ecke links unten.

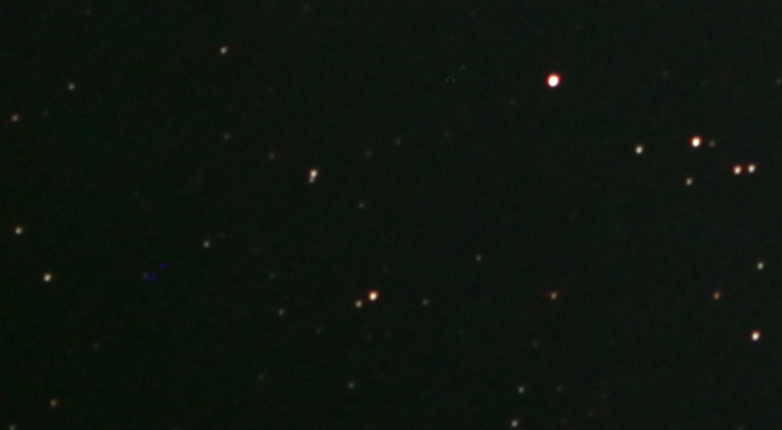

Abbildung 5: Testfoto M44 mit Flattener SKFlat80 (Google Drive: DK_20180514_Flattener_0180-0189a_mit_2.jpg)


M44 mit Flattener 0.85

Vergrösserung 200% Ausschnitt: Ecke links unten

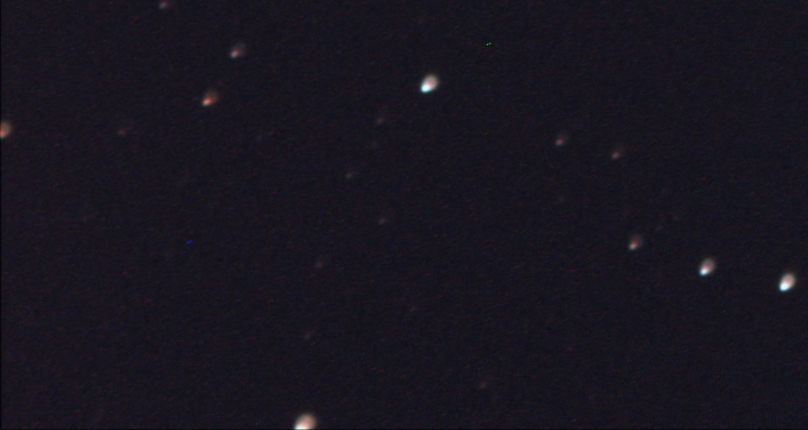

Abbildung 6: Testfoto M44 ohne Flattener (Google Drive: DK_20180503_Flattener_0167-0168_M44_ohne_2.jpg)


M44 ohne Flattener 0.85
