Die Software “PlateSolve2”

Die zweite Software (nach meiner Erst-Software All Sky Plate Solver), die ich zum Plate Solving benutze, ist “PlateSolve2” von der Firma PlaneWave. Auch PlateSolve2 kann “stand alone”, verwendet werden. Die Bildquellen können ganz einfach JPG-Bilder oder FITS-Bilder sein, die irgendwo auf dem Notebook liegen (also keine Kamera, kein ASCOM, kein garnichts, einfach “Stand Alone”).

Das PlateSolve2 leistet kein “blind solving”, sondern erfordert die Angabe eines “ungefähren” Ausgangspunkts (R.A. und Dekl.) sowie die Angabe des Gesichtsfeldes (z.B. 9° x 6°).

Als Ergebnis des Solven werden die Koordinaten des Bildmittelpunkts, der Drehwinkel und der Abbildungsmaßstab bzw. das Gesichtsfeld (FoV) ermittelt.

Später, nachdem man die Plate Solving Funktion “Stand Alone” getestet hat, ist es natürlich interessant, sie in seine Astro-Foto-Software zu integrieren, und damit SYNC und GOTO zu machen. Dann ist der Ablauf: Foto machen, Platesolven, Montierung SYNCen.

Bezugsquelle

http://planewave.com/downloads/software/

  • PlateSolve 2.28    (stand alone version)
  • APM Katalog
  • UCAC3 Katalog

Leider gibt es keine Dokumentation für die Stand-Alone-Version von PlateSolve2, so muss man raten bzw. ausprobieren, was die Eingaben und Ausgaben bedeuten.

Versionen

Standalone Version von PlateSolve utility.

Eingebaute Versionen:

  • If you are downloading PlaneWave PWI3, STI, or PWI2 for CDK700, PlateSolve is already included and does not need to be downloaded separately.
  • PlateSolve2 mit APT
  • PlateSolve2 mit SGP
  • PlateSolve2 mt CCDciel
  • PlateSolve2 mit xyz

Installation von PlateSolve2

PlateSolve2 installiert man, indem man die Dateien des ZIP-Files auspackt und in den Ordner für Programme kopiert (z.B. Progran Files). Das ausführbare Programm ist dann “PlateSolve2.exe”.

Bevor man Solven kann, muss man Kataloge installieren und unter “Menü –> File –> Configure Catalog Directories…” die Ordnernamen der Kataloge angeben:

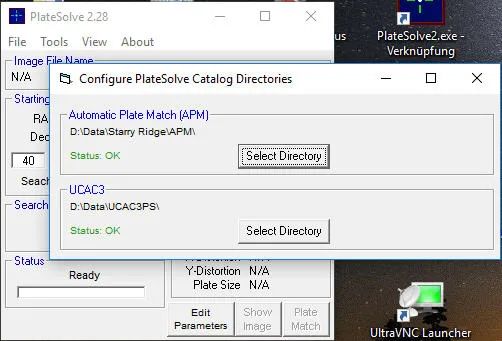

Abbildung 1: Platesolve2 –> Menüleiste –> File –> Configure Catalog Directories (Google Drive: PlateSolve2-00.jpg)


PlateSolve2 Configure Catalog

Woher bekommt man die Kataloge?

Der Katalog UCAC3PS ist Bestanteil des Installationspakets von PlateSolve2 und muss nur ent-zippt werden und in einem geeigneten Ordner abgelegt werden; z.B. \Data\UCAC3PS.

Der Katalog APM (= Automatic Plate Match) ist ebenfalls im Installationspaket von PlateSolve2 enthalten, muss aber mit dem Setup-Programme “installiert” werden in einen geeigneten Ordner z.B. \Data\Starry Ridge\APM.

Erste Schritte mit PlateSolve2

Dann kann’s losgehen: Ich nehme (Menü -> File -> Open Image) ein vorhandenes Astrofoto: DK_20170708_01380.jpg, das ich am 8. Juli 2017 mit der Sony NEX-5R und einem 135mm Objektiv aufgenommen habe.

  • Gesichtsfeld ca. 9,9° x 6,6°
  • Bildmitte ca.  20h 51m, +46° 13′

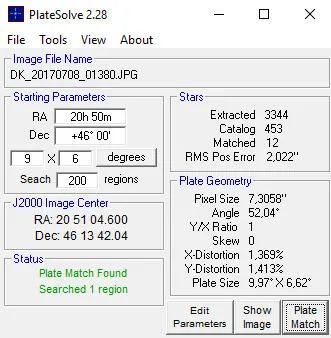

Abbildung 2: Platesolve2 –> Menüleiste –> File –> Open Image (Google Drive: PlateSolve2-01.jpg)


Platesolve2: Plate Match Found

Bei den “Starting Parameters” muss das Gesichtsfeld (hier: 9×6 degrees) eingetragen werden.
Meine Astrofotos werden meist nach 5 bis 10 Sekunden “gesolved” d.h. Rektaszension und Deklination des Bildmittelpunkts sowie der Drehwinkel gegen die Nordrichtung werden angzeigt.

Edit Parameters

Hier gebe ich an, ob als Katalog der APM oder der UCAC3 benutzt werden soll und das dazu geltende Äquinoktikum (J2000).

Da bei Digitalkameras Sterne oft etwas gößere “Bobbels” werden, stelle ich die “Max Star Size” von 6 auf 12 hoch. Wenn dann andere Objekte als Sterne erkannt werden, war der Wert zu groß.

Die “Detection Threshold” sorgt dafür, das Rausch-Artefakte nicht als ganz schwache Sterne missverstanden werden. Da meine Digitalkamera deutlich rauscht, stelle ich den Wert von 6 auf 8 hoch. Dadurch werden weniger Sterne erkannt. Wenn es zu wenig werden, hat man den Wert zu groß eingestellt.

Wenn ich einen Haken bei “Highest Accuracy Plate Solution” setze, stürzt der PlateSolve2 ab.

Auch die Default Location (geografische Breite und Länge) des Beobachtungsorts kann hier angegeben werden.

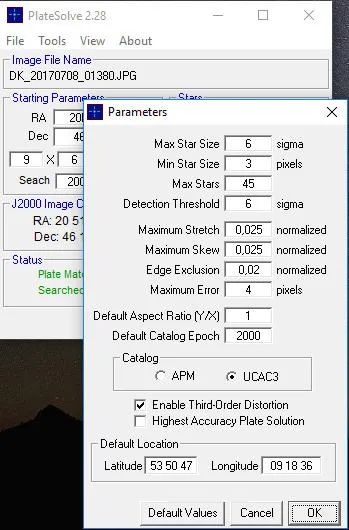

Abbildung 3: PlateSolve2 –> Menüleiste –> File –> Open Image –> <dateiname> –> Schaltfläche “Edit Parameters” (Google Drive: PlateSolve2-02.jpg)


Platesolve2: Parameter

Was kann ich damit anfangen?

  1. Als unmittelbares Ergebnis des Plate Solving bekomme ich angezeigt:
    1. Koordinaten des Bildmittelpunkts (R.A. und Dekl.)
    2. Pixel Size
    3. Drehwinkel gegenüber Nordrichtung
    4. Gesichtsfeld  9,97° x 6,62°
    5. Anzahl der gefundenen Sterne:  12 (die haben auf dem Bild einen kleinen Kreis)
    6. Wurzel aus der Summe der quadratischen Abweichungen (RMS): 2.022″
  2. Wenn ich auf die Schaltfläche “Show Image” drücke, kann das Bild mit gewissen Zusatzinformationen betrachtet werden.
    1. Ich kann mit der Maus über das Bild fahren und sehe unten die Koordinaten
    2. Ich kann mir die im Bild erkannten Sterne als Kreuze (waagerecht/senkrecht) anzeigen lassen
    3. Ich kann die benutzen Katalog-Sterne als Kreuze (45°) anzeigen lassen
    4. Ich kann mir die “gematchten” Sterne mit kleinen Kreisen anzeigen lassen

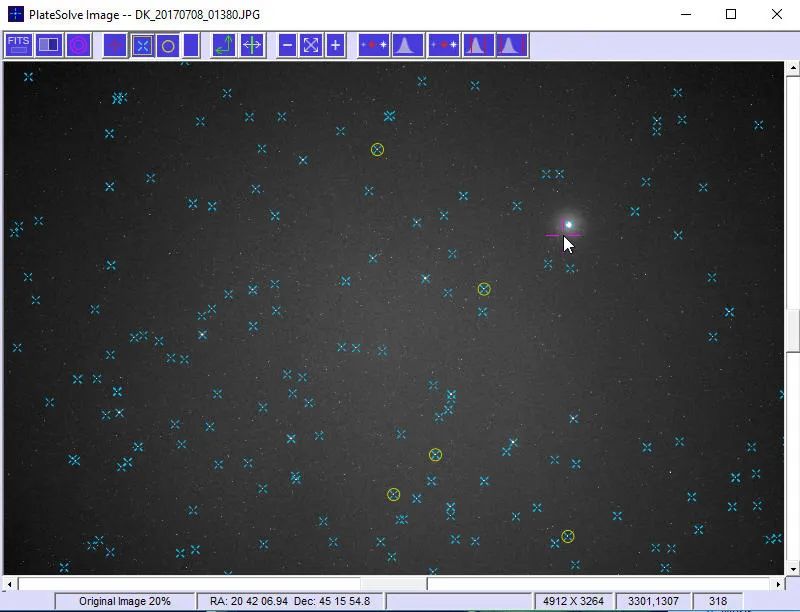

Abbildung 4: PlateSolve2 –> … –> Show Image (Google Drive: PlateSolve2-03.jpg)
Platesolve2: Image

Weitere Funktionen von PlateSolve2

  • Die Stand Alone Version selbst hat keine ASCOM Funktionen (z.B. Steuerung von Kameras und Montierungen).
  • Integration in Host-Software wie APT, SGP etc.
  • Nur in den eingebauten Versionen (z.B. Host-Software APT) werden Plate-Solving-Ergebnisse an die Host-Software zurückgegeben und können dort zeitnah weiterverwendet werden; z.B. zum genaueren Positionieren des Bildausschnitts (sog. “Framing”) oder als Ersatz für ein Star Alignment indem man auf die mit Plate Solving erhaltene Position SYNCed.
