Astronomie: Konusfehler des Teleskops beseitigen

Gehört zu: Montierung
Gehört zu: Montierung einjustieren

Was ist der sog. Konusfehler (Orthogonalitätsfehler)?

Die Monierung mag ja super gut aufgestellt sein (waagercht, eingenordet, Goto Alignment) aber trotzdem kann noch ein systematischer Fehler die Goto-Funktion beeinträchtigen. Wenn wir das Teleskop mit Rohrschellen und Schwalbenschwanz-Schiene in die Aufnahme des Polkopfs klemmen, wissen wir ja nicht wirklich, ob nun die optische Achse des Teleskops wirklich exakt parallel zum Achsenkreuz der Montierung ist. Da kann ja eine Abweichung sein. Eine solche Abweichung würde man “Konusfehler” oder “Orthogonalitätsfehler” nennen.

Ein solcher Konusfehler kann leicht bei Reflektoren auftreten z.B. kann durch das Kollimieren die optische Achse verschoben werden. Bei Refraktoren tritt ein Konusfehler selten auf bzw. ist nur sehr klein.

Auswirkungen eines Konusfehlers

Ein Konusfehler kann Auswirkungen auf die Goto-Funktion haben: Wenn man ein Star-Alignment mit Sternen auf einer Seite vom Meridian gemacht hat, wird ein Goto zu einem Objekt auf der andren Seite des Meridians durch einen Konusfeher verfälscht. Wenn man die Meridianseiten welchselt, sollte man einfach noch einmal “SYNCen”.

Bei SynScan-Steuerungen (SkyWatcher) soll soll mit einen 3-Star-Alignment der Konusfehler rechnerisch kompensiert werden….

Verfahren zur Behebung eines Konusfehlers

Einen sehr hilfreichen Beitrag von Dion Heap habe ich beim Astronomyshed auf Youtube gefunden: “Complete Mount and Scope Setup. PART FIVE Cone Error” https://www.youtube.com/watch?v=WatdQlPp22Y

Ich will meinen Konusfehler am Tage bestimmen und habe mir als “weit entferntes” Objekt die Spitze des Hamburger Fernsehturms aus gesucht. Der wäre so ca. 812 Meter entfernt.

Vorgehensweise:

  1. ich stelle das Stativ meiner Skywatcher HEQ5Pro waagerecht auf.
  2. Das Stativ richte ich jetzt nicht nach Norden aus, sondern grob auf den Fernsehturm.
  3. Dann löse ich die Klemme der Stundenachse und stelle sie, ausgehend von der “Home-Position” 90 Grad nach rechts so genau bis die Gegengewichtsachse exakt waagerecht liegt. Dann klemme ich die Stundenachse fest. Die genaue waagerechte Position der Gegengewichtsachse messe ich mit eine guten Libelle und meinem elektonischen Nivellieranzeiger.
  4. Nun stelle ich die Spritze des Fernsehturms genau in die Mitte Gesichtsfelds ein und zwar nur durch schwenken in der Deklination (also hoch/runter) oder durch eine Rechts/Links-Bewegung mittels der Azimuthschrauben.
  5. Nun löse ich die Klemme der Stundenachse und schwenke das Teleskop um 180 Grad, von der rechten Seite auf die linke Seite und zwar exakt genau so weit, bis die Gegengewichtstange wieder genau waagerecht zeigt (Libelle/elekotronischer Nivellieranzeiger). In dieser Position wird die Stundenachse wieder festgeklemmt.
  6. Nun zeigt das Teleskop ziemlich hoch in den Himmel und ich muss die Spitze des Fernsehturmms wieder genau in die Mitte des Gesichtsfeldes bekommen und zwar nur durch Bewegung in der Deklinationsachse.
  7. Wenn ich die Spitze des Fernsehturms so tatsächlich genau in die Mitte des Gesichtsfeldes bekomme,  haben wir keinen Konus-Fehler und sind fertig.
  8. Wenn die Spitze des Fersehturms jetzt nicht genau in der Mittes des Gesichtsfeldes steht, sondern etwas nach links oder etwas nach rechts, muss ich durch justieren der Schalbenschwanz-Aufnahme (s.u.) die Abweichung von der Mitte genau halbieren.
  9. Nach erfolgter Justierung löse ich wieder die Klemmung der Stundenachse und bewege das Teleskop von der linken Position um 180 Grad auf die Rechts-Lage. In der End-Posotion muss die Gegengewichtsachse wieder genau waagerecht liegen.
  10. Dann bewege ich das Teleskop in der Deklination solange bis die Spitze des Fernsehturms im Gesichtsfeld erscheint.
  11. Wenn ich die Spitze des Fernsehturms so tatsächlich genau in die Mitte des Gesichtsfeldes bekomme,  haben wir den Konus-Fehler erfolgreich korrigiert und sind fertig.
  12. Wir wiederholen ab Punkt 5 (Teleskop von rechts um 180 Grad nach links schwenken).

Fotos zu Illustration dieser Vorhehensweise

Ausrichtung auf den Fernsehturm

Die Montierung wird nun im Azimut auf den Fernsehturm ausgerichtet. Das kann im Groben durch die Ausrichtung des Stativs erfolgen und im Feinen durch Betätigung der Azimut-Schrauben der Montierung. Mit anderen Worten: Statt wie sonst üblich, die Montierung genau nach Norden auszurichten, wird die Montierung auf die Richtung Fernsehturm in der Links-Rechts-Drehung eingestellt.

Bildbeschreibung: Links: Blick auf den Fernsehturm, Rechts: HEQ5-Stativ die Nordmarkierung auf den Fernsehturm ausgerichtet

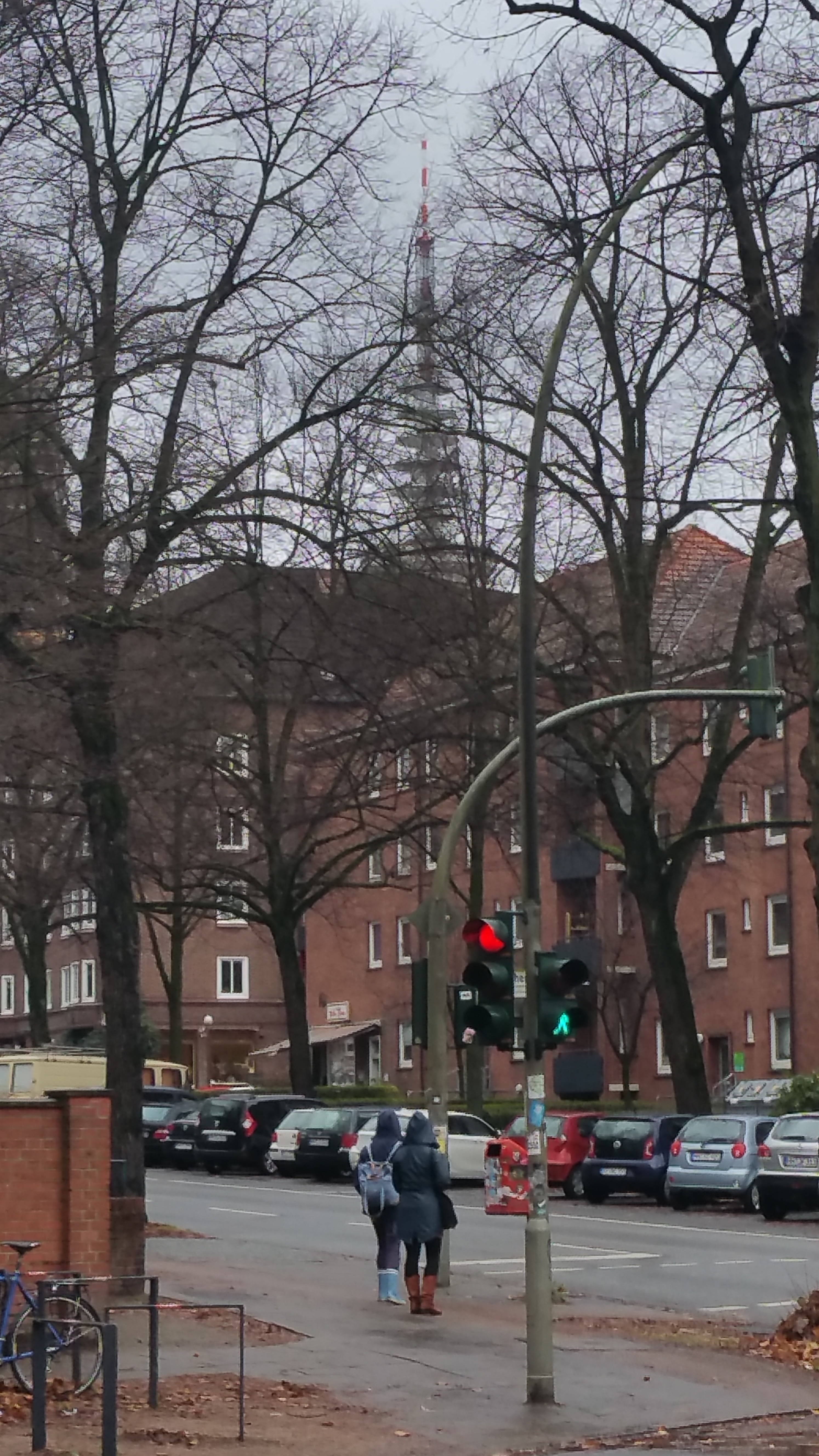

Das Ziel: Der Hamburger Fernsehturm

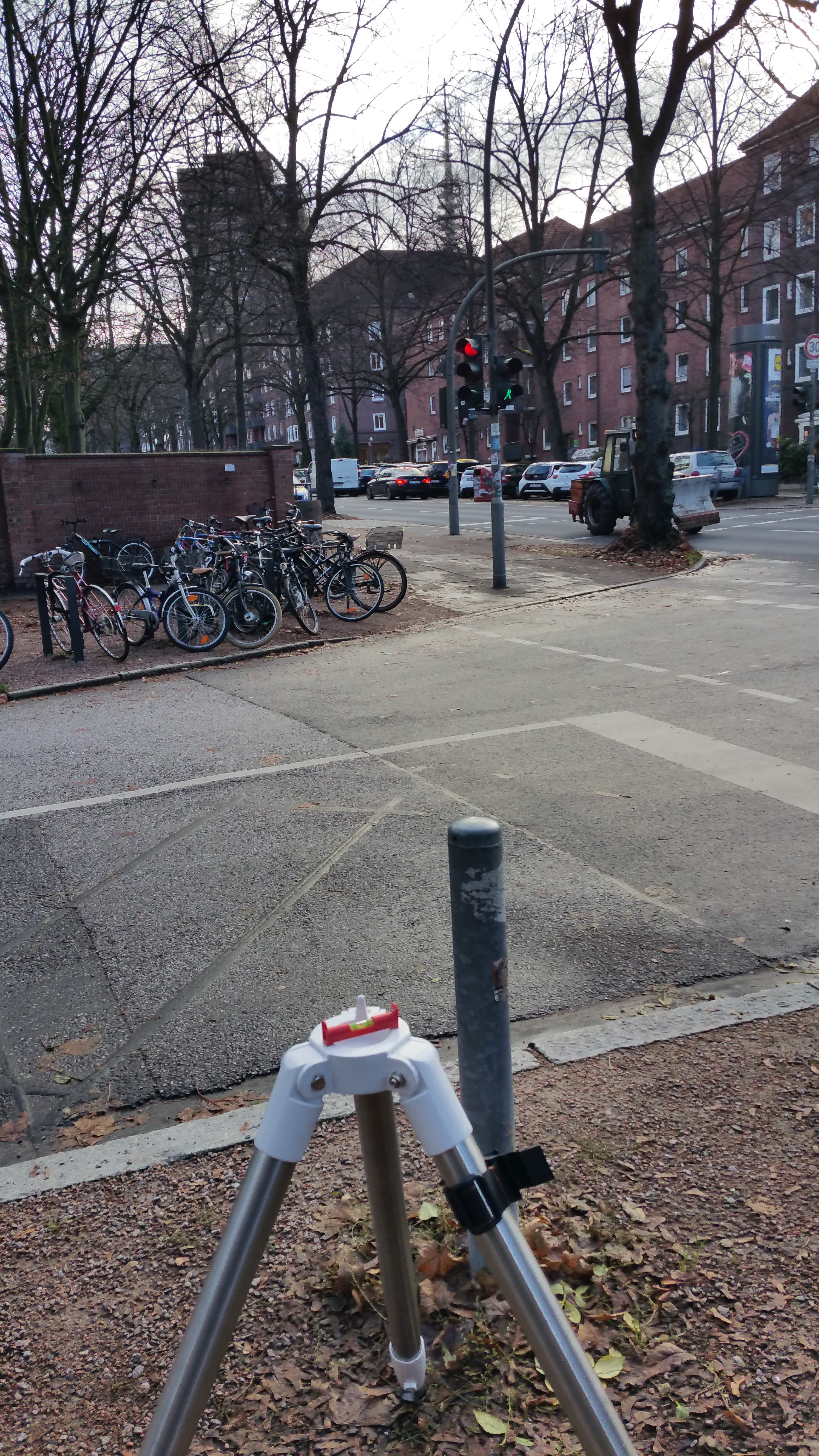

Ausrichtung: Der Fernsehturm ist heute mal der “Norden”



Teleskop in Rechtslage

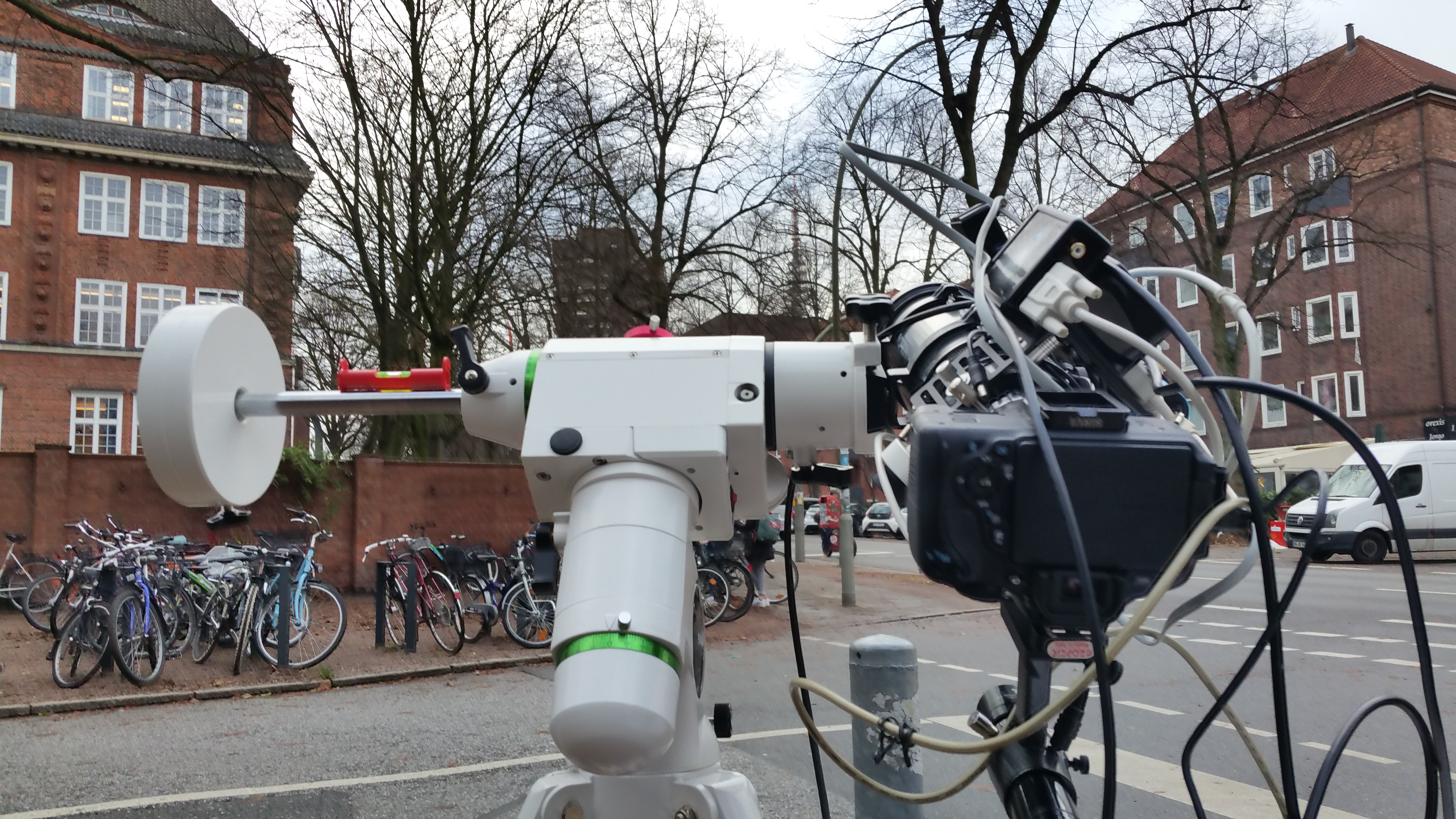

Bildbeschreibung: Die Montierung mit Gegengewicht links – Erstes Foto des entfernten Objekts


Gegengewichtsstange horizontal links

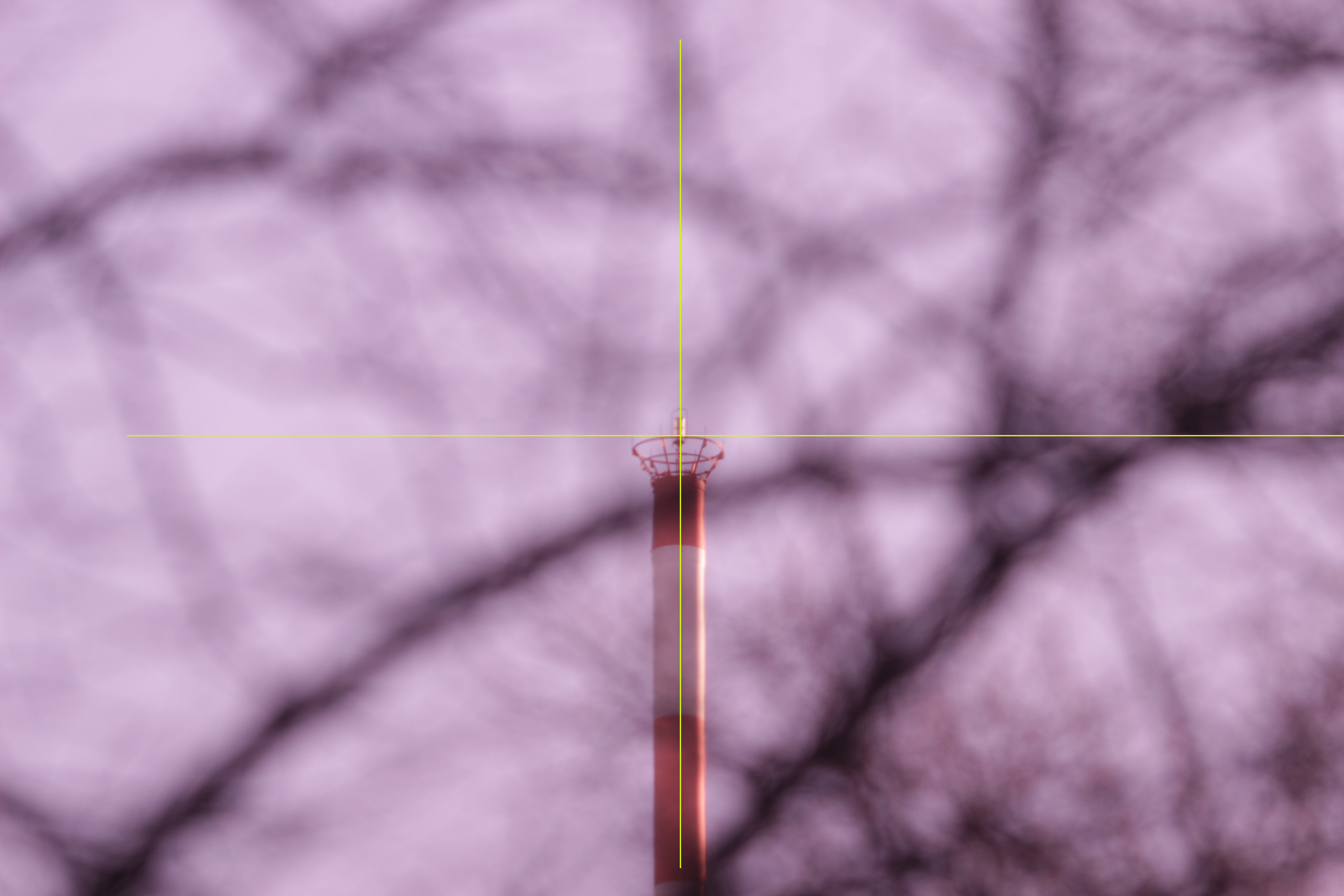

Konus_0401_ISO200_1-500s__28C Rechts.jpg

Teleskop in Rechtslage

Teleskop in Linkslage

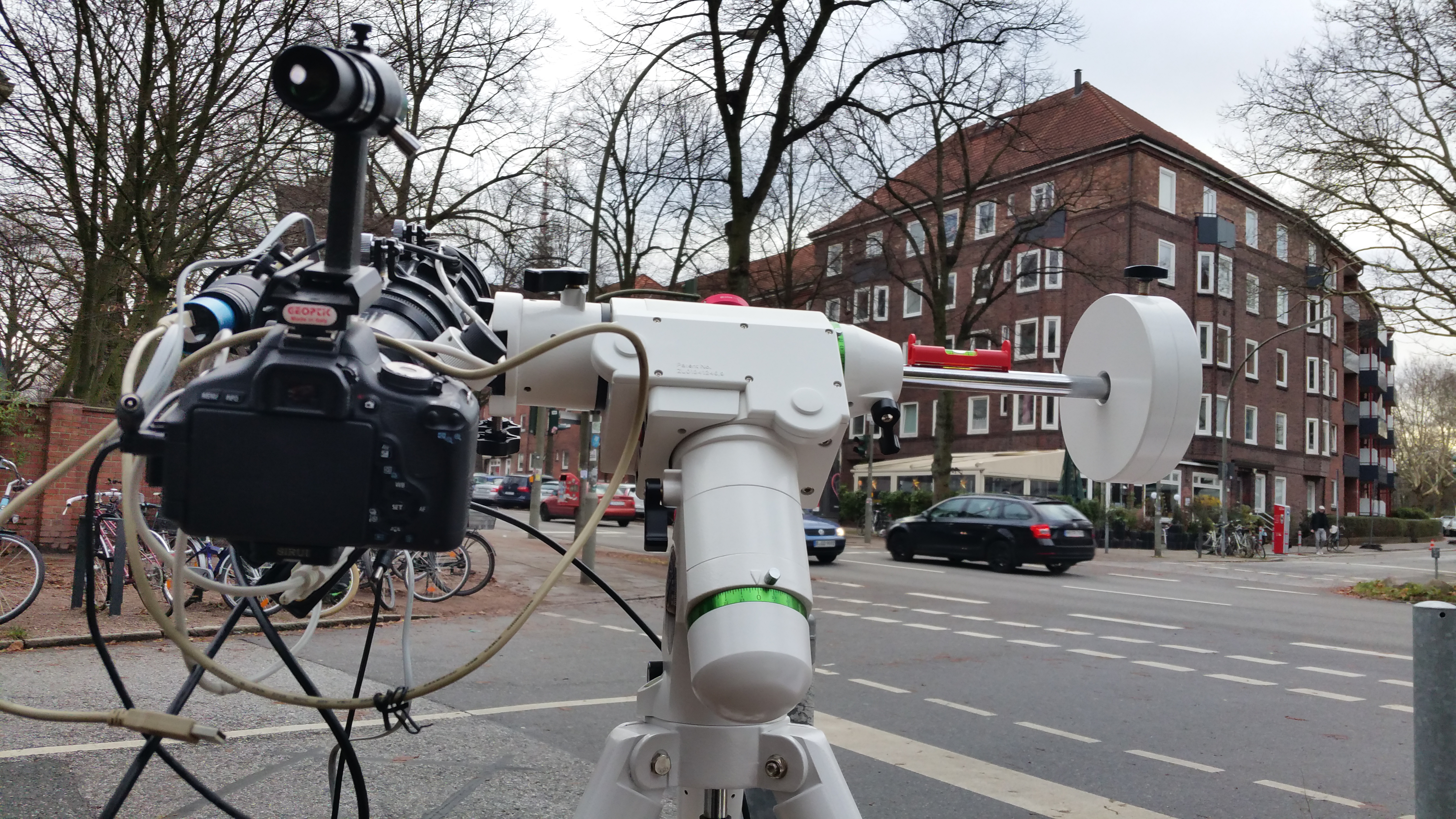

Bildbeschreibung: Die Montierung mit Gegengewicht rechts – Zweites Foto des entfernten Objekts


Gegengewichtsstange horizontal rechts

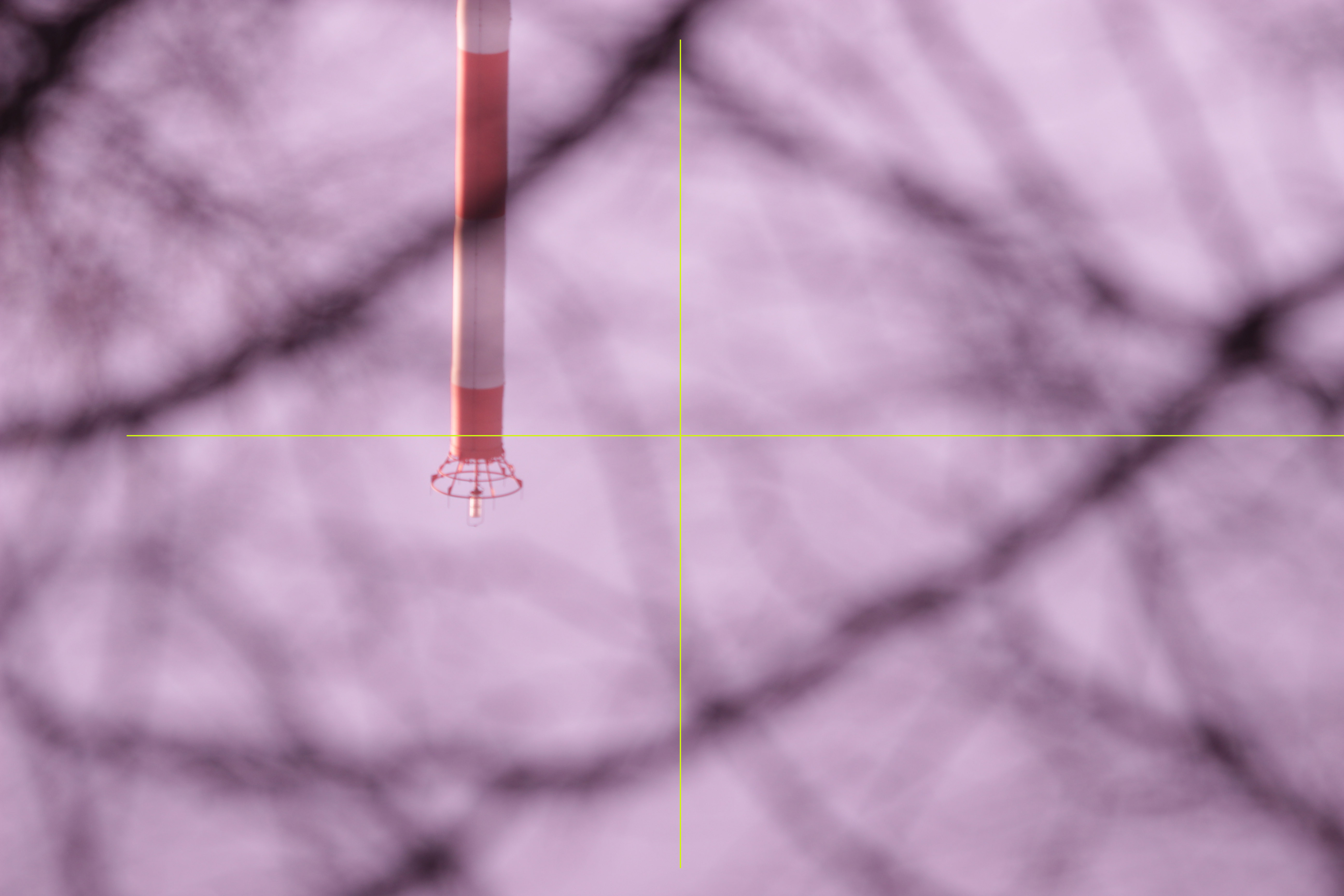

Konus_0401_ISO200_1-500s__28C LInks.jpg

Teleskop in Linkslage

Die Spitze des Fernsehturms ist jetzt links von der Mitte, also hat das Teleskop einen leichten Konusfehler.

Das Gesichtsfeld ist 2,6 x 1,8 Grad  (f=510mm auf APS-C-Sensor). Die Abweichung ist also ca. 0,40 Grad.

Korrektur des Konusfehlers

Zur Korrektur dieses Konusfehlers müssen wir die Schwalbenschwanzschiene (Vixenschiene) um die Hälfte dieses Betrags, also um 0,20 Grad, in die richtige Richtung bewegen.

Meine Schwalbenschwanzschiene hat keine Justierschrauben für den Konusfehler (wie es die SkyWatcher-Schiene standardmäßig hat), also muss ich mit Unterlegscheiben arbeiten:

Die Befestigungsschrauben zu den Rohrschellen haben einen Abstand von 17 cm. Um auf 17 cm eine Korrektur von 0,20 Grad zu erreichen ist eine Unterlegscheibe folgender Dicke erforderlich:

0,20 * (PI() * 170mm)/180 = 0,59 mm

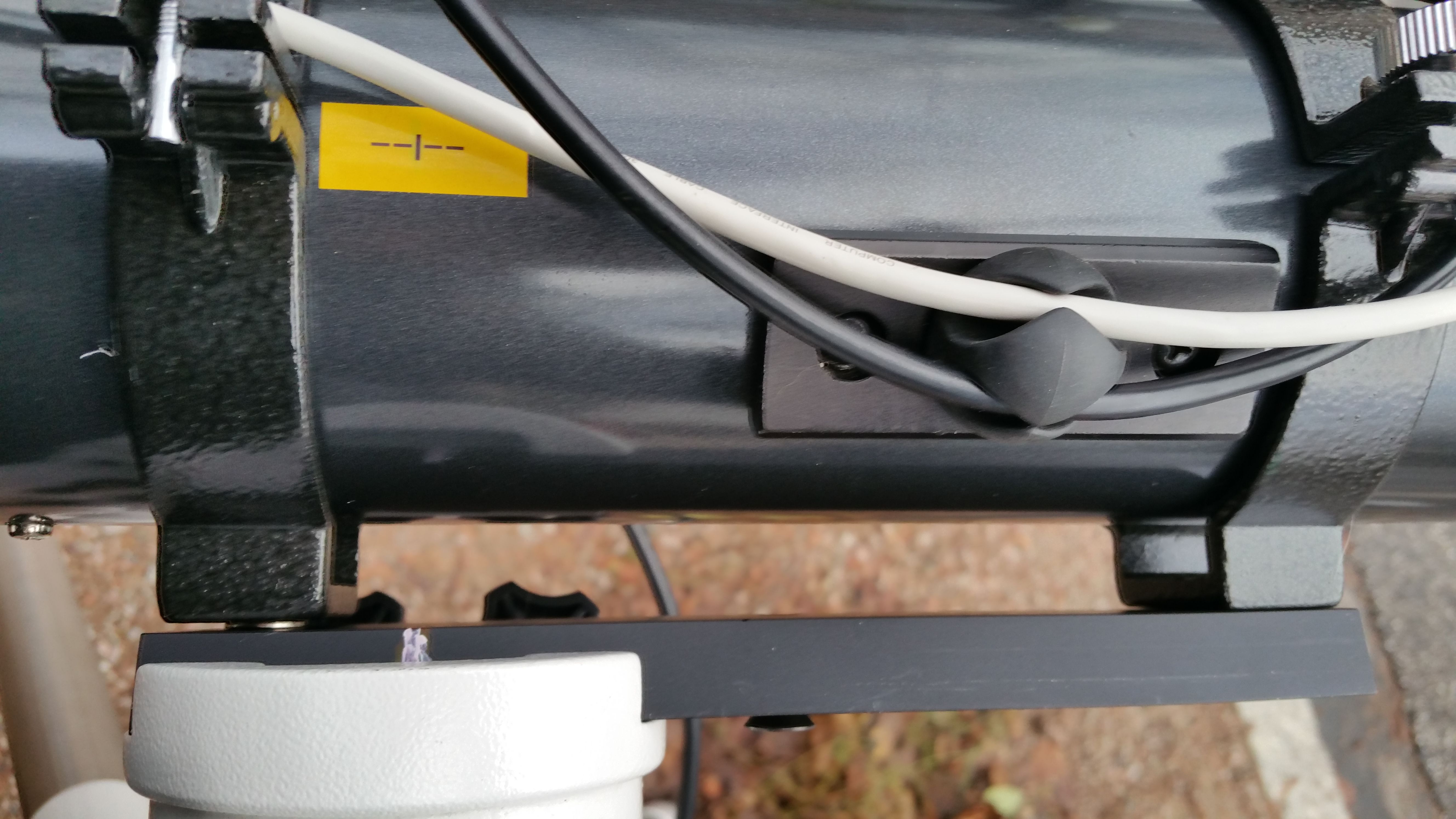

Bildbeschreibung: Korrektur mit einer Unterlegscheibe links zwischen Vixen-Schiene und Rohrschelle


Korrektur mit einer Unterlegscheibe
