Astrofotografie: Bildbearbeitung mit Photoshop

Gehört zu: Astro-Software
Siehe auch: Astrofotografie mit GIMP
Siehe auch: Astrofotografie: Bildbearbeitung (Image post processing)
Siehe auch: Photoshop Luminanzmasken

Photoshop Versionen

Photoshop ist ein Klassiker zur Bildbearbeitung von der Firma Adobe. Meine Erfahrungen basieren auf den Versionen:

  • Adobe Photoshop CC2018 Version 19.0
  • Adobe Photoshop CS6 Version 13.0.1 x64
  • Adobe Photoshop CS2 Version 9.0

Mondfinsternis vom 27.7.2018 in Handeloh

Link: https://photos.app.goo.gl/SM8RbYrHdCx72Zf7A

Photoshop Grundfunktionen

Da ich noch nicht viel mit Photoshop gemacht habe, muss ich mir hier auch mal die Basics aufschreiben.

Basis: Bilder öffnen

Durch Menü -> Datei -> Öffnen… kann man ein Bild (oder mehrere) zur Bearbeitung öffnen.

Wenn man mehrere Bilder geöffnet hat, erscheinen die als Tabs am oberen Rand.

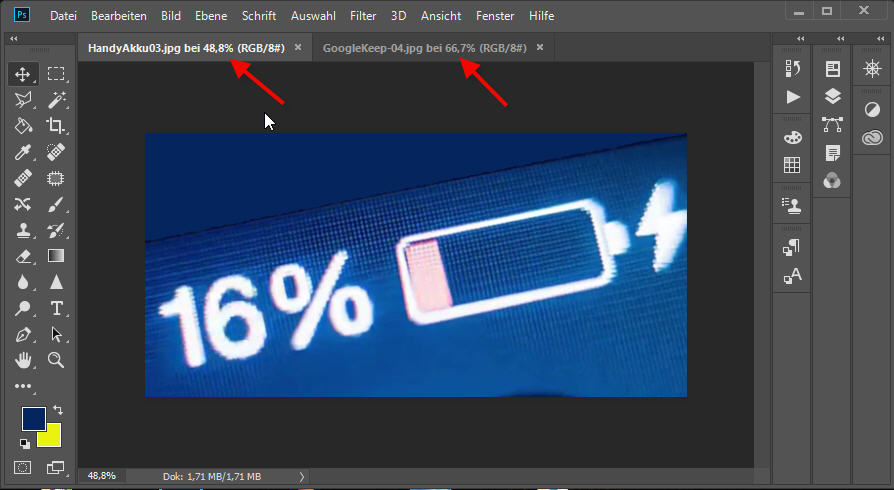

Photoshop Open

Basis: Werkzeugleiste

Viele Bildbearbeitungs-Funktionen werden über die sog. “Werkzeugleiste” aufgerufen….

Wenn man die Werkzeugleiste nicht sieht, muss man sie erst einschalten: Menü -> Fenster -> Werkzeuge

Die Werkzeugleiste erscheint am linken Rand vertikal von oben nach unten laufend. Wie alle “Leisten” (Fenster) kann man sie minimieren und wieder aufklappen:


Leiste


Leiste

Die Werkzeugleiste bietet verschiedene Funktionen:

  • V Verschieben
  • M Auswahl (Rechteck / Ellipse) –> Auswählen
  • L Lasso (einfach / Polygon / Magnetisch) —> Auswählen
  • W Auswahl (Schnellauswahl / Zauberstab) —> Auswählen
  • G Füllen (Farbeimer)
  • C Freistellung (einfach / perspektivisch) Freistellen = Abschneiden, Freistellen = “Crop”
  • I Pipette
  • J Bereichsreparatur-Pinsel
  • J Reparatur-Pinsel
  • J Ausbessern
  • J Inhaltsbasiert verschieben
  • B Pinsel / Buntstift
  • S Stempel (Kopierstempel / Musterstempel)
  • Y Protokollpinsel
  • E Radiergummi
  • G Verlauf
  • Weichzeichner
  • Scharfzeichner
  • O Abwedler-Werkzeug
  • T Text
  • U Rechteck / Ellipse / Polygon / Linien
  • P Zeichenstift
  • A Auswahl (Pfad / direkt)
  • H Hand
  • Z Zoom-Werkzeug

Die Werkzeugleiste bietet verschiedene Funktionen:

  • V Verschieben
  • M Auswahl (Rechteck / Ellipse) –> Auswählen
  • L Lasso (einfach / Polygon / Magnetisch) —> Auswählen
  • W Auswahl (Schnellauswahl / Zauberstab) —> Auswählen
  • G Füllen (Farbeimer)
  • C Freistellung (einfach / perspektivisch) Freistellen = Abschneiden, Freistellen = “Crop”
  • I Pipette
  • J Bereichsreparatur-Pinsel
  • J Reparatur-Pinsel
  • J Ausbessern
  • J Inhaltsbasiert verschieben
  • B Pinsel / Buntstift
  • S Stempel (Kopierstempel / Musterstempel)
  • Y Protokollpinsel
  • E Radiergummi
  • G Verlauf
  • Weichzeichner
  • Scharfzeichner
  • O Abwedler-Werkzeug
  • T Text
  • U Rechteck / Ellipse / Polygon / Linien
  • P Zeichenstift
  • A Auswahl (Pfad / direkt)
  • H Hand
  • Z Zoom-Werkzeug

Basis: Farbiefe 32 Bit – 16 Bit – 8 Bit

Viele Photoshop-Funktionen gehen nicht bei 32-Bit-Bildern. Die müss man dann in 16 Bit umwandeln.

32-Bit-Bilder bekomme ich z.B. wenn ich Astrofotos mit Deep Sky Stacker stacke.

Um ein 32-Bit-Bild in 16-Bit umzuwandeln, gehr man wie folgt vor:

Menüleiste -> Bild (Image) -> Modus (Mode) -> 16 Bit / Kanal –> Method “Belichtung und Gamma” (Expose & Gamma) nicht: Default “Lokale Anpassung” (Local Adaptation)

Basis: Zoomen

Bei Photoshop geht das Zoomen (Rein zoomen, raus zoomen) nicht einfach so mit dem Mausrad (wie intuitiv bei vielen anderen Bildverarbeitungsprogrammen), sondern man muss erst die ALT-Taste gedrückt halten und dann kann man mit dem Mausrad zoomen.
Bei Photoshop arbeiten die “Experten” gerne mit Tasten.

Man kann auch über das Menü arbeiten: Menü -> Ansicht -> Einzoomen / Auszoomen etc.

Basis: Zuschneiden (Crop Image)

Rechteckig markieren: Werkzeugleiste -> Auswahlwerkzeug Rechteck (M) -> Ziehen mit der Maus

Menüleiste -> Bild (Image) –> Zuschneiden (Crop)

Basis: Pipette zur Farbaufnahme

Wenn man in der Werkzeigleiste auf das Pipetten-Symbol klickt, wird der Mauszeiger zu einer “einfachen” Pipette. Mit Shift-Klick erscheint eine Pipette mit einem kleinen Fadenkreuz und das Werkzeug heisst dann “Farbaufnahme-Werkzeug”. Durch Klicken mit der Maus kann man jetzt eine Reihe von Farbaufnahme-Punkten erzeugen die von eins an durch numeriert werden. Die RGB-Zahlenwerte für jeden dieser Punkte werden im Info-Fester angezeigt.

Basis: Invertieren

Menü -> Bild -> Korrekturen -> Umkehren (Tastenkombination: Strg-I)

Basis: Filter

Menü -> Filter

Basis: Linien zeichnen

Ab und zu möchte ich in meine Astrofotos Linien zeichnen, um z.B. weitflächige Sternbilder hervorzuheben.

In Photoshop geht das “non-destructive” über Ebenen, sodass man da ersteinmal etwas hin- und herprobieren kann.

Am Ende will ich dann aber meistens ein JPG-Foto haben, wozu die Ebenen dann leider zusammengeschoben werden müssen.

Linien zeichnen kann man im Prinzip auf (mindestens) zwei Arten:

  • Zeichenstiftwerkzeug (P)
  • Rechteckwerkzeug (U)

Als erstes hatte ich das Zeichenstiftwerkzeug ausprobiert. Das war etwas mühsam, aber es ging. Allerdings wurden die Linien ein sog. “Pfad” und ich habe es nicht geschafft das alles in ein JPG zu speichern.

Einfacher geht es mit dem Rechteckwerkzeug (U) – ja richtig gehört: “Rechteck-Werkzeug”. Darunter versteckt sich u.a. dann das Linienzeichner-Werkzeug. Da wird aus jeder gezeichneten Linie dann automatisch eine “Ebene” und wenn alles gefällt kann man die Zeichen-Ebenen zusammenfassen. Auch beim letztendlichen Speichern als JPG werden dann schliesslich alle Ebenen zusammengefasst. Das ist dann am Ende also nicht “non-destructive”, sondern tatsächlich “destructive”…

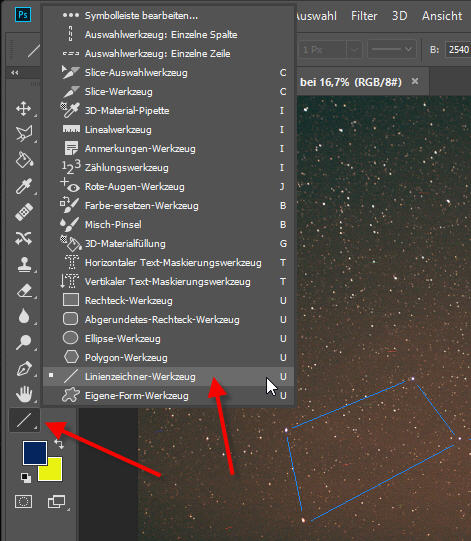

Adobe Photoshop Linien zeichnen

Basis: Protokoll / Log-Datei / Rückgängig

Eine sehr nützliche Funktion bei Photoshop ist das sog. “Protokoll”. Da werden alle Bearbeitungsschritte aufgezeichnet und können, wenn gewünscht, auch wieder gezielt rückgängig gemacht werden. So kann z.B. der Effekt von Bearbeitungsschritten (vorher/nachher) verdeutlicht werden.

Aufruf: Menü -> Fenster -> Protokoll

Basis: Markierungen / Auswahl

Es gibt viele verschiedene Möglichkeiten Bildteile auszuwählen (sog. Auswahlwerkzeuge):

  • Rechteck, Ellipse,…
  • Lasso
  • Zauberstab
  • Schnellauswahl
  • u.v.a.m.

Weiche Auswahlkanten: Wenn die Auswahlkante nicht so scharf sein soll, kann man die Einstellung “Feather” z.B. auf 55 Pixel stellen.

Auswahl erweitern: Wenn man einer vorhandenen ersten Auswahl eine weitere zweite Auswahl hinzufügen möchte, muss man beim zweiten Auswählen die “Shift”-Taste gedrückt halten. Der Mauszeiger bekommt dann zusätzlich eine kleines “Plus”-Symbol.

Beispiel: Auswahl mit dem Lasso-Werkzeug:

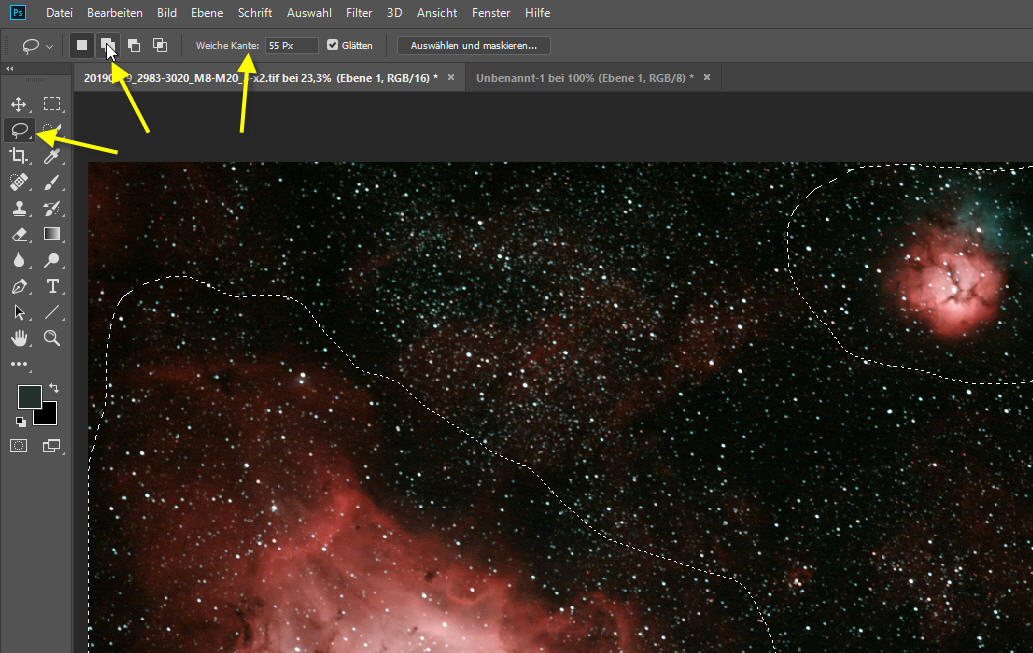

Photoshop: Auswahl mit Lasso

Neu in Photoshop: Menüleiste -> Select -> Select & Mask Tool (“Auswahl und Maskieren”) Alt+Ctrl+R

Basis: Kopierstempel

Es gibt in Photoshop die Werkzeuge “Kopierstempel” und “Musterstempel”

xyz

Photoshop Erweiterungen / Plugins

Für die nachbearbeitung von Astrofotos kommen folgende Plugins in Frage:

Eine interessante Sammlung von Astro-Scripts gibt es bei: https://www.prodigitalsoftware.com/AstronomyToolsActions.html

Photoshop Plugin ALVG “Asta La Vista Green”

Dieses kostenlose Plugin empfiehlt Frank Sackenheim. Wir können es downloaden von:

Link: http://www.deepskycolors.com/archivo/2010/04/26/hasta-La-Vista-Green.html

Installiert werden muss die Datei in den Ordner:

  • D:\bin\Adobe\Adobe Photoshop CC 2018\Required\Plug-ins
  • D:\bin\Adobe\Adobe Photoshop CS6 (64 Bit)\Required
  • D:\bin\Adobe\Adobe Photoshop CS2\Zusatzmodule

Dann erscheint der HLAG-Filter in Adobe Photoshop CC2018 und CS6 unter dem Menüpunkt Filter -> DeepSkyColors

Photoshop Plugin: Nik Collection

Von Google gibt es die bekannte “Nik Collection”; das sind Filter, die man in Adobe Photoshop einbauen kann.

Download: nikcollection-full-1.2.11.exe

Der Ordner “nik collection” aus der Google-Installation muss kopiert werden nach:

  • D:\bin\Adobe\Adobe Photoshop CC 2018\Required\Plug-ins (genommen wird aber Google)
  • D:\bin\Adobe\Adobe Photoshop CS6 (64 Bit)\Plug-ins
  • D:\bin\Adobe\Adobe Photoshop CS2\Zusatzmodule

Dann erscheinen die NIK-Filter in Adobe Photoshop CC2018 und CS6 unter dem Menüpunkt Filter -> Nik Collection

Photoshop_2019-06-09 21_50.jpg

Adobe Photoshop: Nik-Collection

Photoshop Plugin: Noel Carboni’s Astronomy Tools

Dieses Plugin einthält interessante Photoshop Actions. Z.B. “Local Contrast Enhancement”

Photoshop Plugin: Luminosity Mask “Easy Panel 2.0”

Es gibt eine kostenlose Erweitung von Jimmy McIntyre auf

Download von: http://www.shutterevolve.com (Dateiname: Easy_Panel_2.zip)

Den Ordner mit der Erweitung namens “Easy Panel 2.0” habe ich in folgenden Ordner mit Hilfe des Skripts installiert.

Dadurch wir einiges hineinkopiert in den Ordner:

C:\Users\<username>\AppData\Roaming\Adobe\CEP\extensions

Aufrufen kann man das “Easy Panel 2.0” dann mit “Menü -> Fenster -> Erweiterungen -> …”


Photoshop Erweiterungen: Easy Panel 2.0

Wenn man auf “Easy Panel 2.0” klickt, erscheint tatsächlich dieses Panel:


Photoshop Easy Panel 2.0

Weitere Beschreibung: https://www.youtube.com/watch?v=x2dVRoyyFrc

Wie ist im Groben der Workflow?

Ausgangspunkt ist ein Photo mit zwei Bestandteilen: Sternhimmel und Landschaft im Vordergrund. Beide Teile sollen per Maskierung unterschiedlich bearbeitet werden.

  1. Bild mit dem guten Vordergrund in der Ebenenpalette nach oben, Bild mit dem guten Sternhimmel nach unten.
  2. Die Schwierigkeit dabei soll sein, das die Grenze zwischen diesen Bestandteilen (Vordergrund und Himmel) kompliziert ist (z.B. Bäume) und damit eine einfache Ebenenmaske schwierig zu erstellen ist. Wir haben also unser Bild mit dem schönen (scharfen, helleren) Vordergrund in der obersten Ebene und die schönen Himmel in der Ebene darunter.
  3. Wir machen jetzt nur die obere Ebene als “sichtbar” (Auge) und erzeugen dort eine neue Ebenenmaske (standardmäßig ganz in weiss). Nun invertieren wir diese Maske (Maske selektieren und Strg-I).
  4. Dann deaktivieren wir diese Ebenenmaske mit Rechtsklick auf die Ebenenmaske und dann “Ebenenmaske deaktivieren”
  5. Dann auf die Ebene selbst klicken und im Easy Panel nacheinander auf “Bright LMs”. “Dark LMs” und Midtone LMs” dadurch wird jeweils eine Gruppe von 6 LMs (Luminosity Masks) erzeugt. Wir probieren diese Maske durch Klicken auf 1,2,3,4,5,6 aus, wobei wir eine gute Maske brauchen wo ein starker Kontrast zwischen Himmel und Vordergrund besteht. Beispiel: Himmel schwarz, Vordergrund weiss.
  6. Meist ist in dem weissen Teil der Maske (für den Vordergrund) noch das eine oder andere nicht ganz weiss. Das kan man mit dem Malerpinsel dann ganz weiss machen (auf das Maskensymbol bei gedrückter Alt-Taste klicken, dann kann man die Maske allein bearbeiten…). Möglicherweise ist auch der schwarze Teil (Hintergrund, Himmel) nicht ganz schwarz – dann verfährt man analog. Hauptsache, die Trennlinie zwischen Vordergrund und Himmel ist scharf.
  7. Die so optimierte Ebenenmaske schiebt man nun mit der Maus auf die oben(nr. 4) deaktivierte.
  8. Nun kann man den Vordergrund separat bearbeiten z.B. mit “Strg-L”….

Photoshop Basis: Ebenen

Bei Photoshop kann man die Bildverarbeitung in Ebenen organisieren, die über das ursprüngliche Bild gelegt werden, sodass das ursprüngliche Bild nicht verändert wird. Man nennt das “non destructive“. Beim Öffnen eines Bildes zur Bearbeitung wird dieses in eine sog. “Hintergrundebene” gelegt. Zur Bearbeitung können Ebenen darübergelegt werden. Die oben liegenden Ebenen überdecken die darunter liegenden. was durch die Deckkraft jeder Ebene modifiziert werden kann.

Die Ebenen-Palette

Man sieht das in der sog. Ebenen-Palette (Ebenenbedienfeld):


Photoshop Ebenen-Palette

Die Ebenen-Palette (Ebenenbedienfeld) wird angezeigt durch: Menü –> Fenster -> Ebenen (Windows –> Layers).

Wie man im Bild sieht, heißt die Ebene “Background”, sie ist sichtbar (links von der Miniatur das Augen-Symbol) und gegen Bearbeitung geschützt (rechts das Schloss-Symbol). Auf diese Symbole kann man mit der Maus klicken. um die Ebene auszublenden (Auge-Symbol) bzw. bearbeitbar zu machen (Schloss-Symbol).

Neue Ebene erstellen

Eine neue Ebene erstellen kann man durch klicken in der Ebenen-Palette auf das kleine Symbol unten, 2. von rechts. Die neue Ebene wird oberhalb der aktuellen Ebene angelegt.


Photoshop Ebenen: Neue Ebene

Die neue Ebene wird dann in der Ebenen-Palette angezeigt als “Ebene 1” (oberhalb der ursprünglich ausgewählten Ebene “Hintergrund”):


Photoshop Ebenen Neu

Die Sichtbarkeit der beiden Ebenen kann ich nun durch Anklicken des Symbols “Auge” verändern.

Auf der neuen Ebene (“Ebene 1”) kann ich nun beliebig malen, schreiben etc.

Sortierung der Ebenen

In der Ebenen-Palette (Ebenenbedienfeld, Ebenenverwaltung) kann man eine Ebene anklicken und sie mit der Maus nach oben oder unten verschieben.

Ein externes Bild als neue Ebene einfügen

xxx

Arten von Ebenen

Standardmäßig haben wir sog. Pixelebenen. In Pixelebenen kann ich “malen”. Wenn ich in eine neue Ebene Text einfüge, so wird die Ebene zu einer sog. Textebene. Eine Textebene kann später wieder “gepixelt” werden.
Es gibt aber auch noch die sog. “Misch- oder Einstellungseben” da malt oder schreibt man nix drauf, sondern verwendet Photoshop-Einstellungen wie z.B. Tonwertkorrektur, Gradationskurve,….

Misch- und Einstellungsebenen

Das ist eine Ebene ohne Inhalt (also nix gemalt oder geschrieben), die lediglich bestimmte Photoshop-Einstellungen wie z.B. Tonwertkorrektur, Gradationskurve,…. auf die darunterliegenden Ebenen (jeweils auf das ganze Bild) anwendet. Als Ebene ist die Einstellung dann “non destructive”).

Eine neue Einstellungsebene erstellen kann man durch klicken in der Ebenen-Palette auf das kleine Symbol unten, 2. von links. Die neue Ebene wird oberhalb der aktuellen Ebene angelegt.


Photoshop Ebenen: Textebene

Ebenen zusammenführen (“reduzieren”, “stempeln”)

Auf Ebenen zu arbeiten kann ganz viel Sinn machen, es kann aber auch die Situation entstehen, wo man aus zwei oder mehreren Ebenen wieder eine machen will. Z.B. wenn man eine durch Photoshop bearbeitete Datei am Ende als JPG-Datei speichern will, geht das nicht mit mehreren Ebenen. man muss die ggf. mehreren Ebenen auf eine Ebene reduzieren. Dafür bietet Photoshop (wie immer) mehrere Möglichkeiten an:

  • “Mit darunterliegender Ebene auf eine Ebene reduzieren” (also vorher eine Ebene selektieren)
  • “Sichtbare auf eine Ebene reduzieren” (also vorher Sichbarkeitssymbole (Auge) wie gewünscht anklicken)
  • “Auf Hintergrundeben reduzieren”

Beim “Stempeln” (Stamp Layer) geht es darum, das Bild aus allen Ebenen zu einer Ebene (der Stamp-Ebene) zusammenzuführen, um dort bestimme Filter oder Kontrollen (z.B. im Gesamt- Histogramm) durchzuführen…

  • Tastenkombination: Shift + Ctrl + Alt + E

Der Photoshop-Spezi arbeitet gern mit den entsprechenden Tastenkombinationen: Strg-E, Umschalt-Strg-E, …

Photoshop Basis: Masken

Zu einer Ebene kann eine Ebenenmaske definiert werden. Im Ebenenbedienfeld (Ebenenpalette) erscheint dann neben dem Ebenen-Symbol ein Masken-Symbol:


Photoshop Ebenen-Maske

Masken: Maske Erstellen (Symbol am unteren Rand der Ebenenpalette)

Masken: Maske groß zur Ansicht: Alt-Taste auf Masken-Symbol (Miniatur)

  • Maske Weiß bedeutet, dass alle Veränderungen der Ebene (Einstellungsebene) sichtbar sind.
  • Maske Schwarz bedeutet, dass keine Veränderung sichtbar ist; die untere Ebene „scheint durch“.
  • Maske Grau bedeutet, dass proportional zur Dunkelheit des Grautones die untere Ebene durchscheint.

Siehe auch: Photoshop Luminanzmasken
