Astronomie: Teleskopsteuerung über ASCOM Green Swamp Server

dkracht

Gehört zu: Teleskopsteuerung mit ASCOM
Siehe auch: ASCOM , Skywatcher HEQ5 Pro, ComputerAstrobaer, EQMOD, Synscan App
Benutzt: Fotos von Google Drive

Stand: 16.12.2022

Steuerung der Montierung HEQ5 Pro mit GSS

Um meine Montierung Skywatcher HEQ5 Pro statt über die Handbox zu steuern, möchte ich auch die Möglichkeit haben, die Steuerung über meinen Windows-Computer vorzunehmen.

Damit soll nicht einfach die Handbox durch den Computer ersetzt werden, sondern bestimmte Astro-Software (z.B. Cartes du Ciel, APT, SharpCap, PHD2 Guiding, N.I.N.A.) , die auf meinem Computer läuft, kann dann direkt die Montierung steuern und ggf. auch weitere Geräte, die per ASCOM an den Computer angeschlossen sind (z.B. Kamera, Motor-Fokusser,…)

Wenn ich meine gesammten Astro-Gerätschaften per Computer steuern kann, ist letztlich auch eine Remote-Steuerung möglich. Zur Teleskopsteuerung per Windows-Computer benötige ich die Software ASCOM-Platform und auf Basis dieser Platform einen ASCOM-Treiber für meine Montierung Skywatcher HEQ5 Pro.

Für meine Montierung HEQ5 Pro gibt es eine Reihe von verschiedenen ASCOM-Treibern:

  • Vom Hersteller: SynScan App (war ursprünglich sehr schlicht)
  • Als klassische Alternative das Open Source Projekt EQMOD
  • Die neuere Alternative das Open Source Projekt Green Swamp Server “GSS”

GSS ist ein moderner ASCOM-Treiber (moderner als EQMOD) mit mehr zeitgemäßer Benutzeroberfläche.

EQMOD hat zusätzlich ein Alignment-Model, was ich aber nicht brauche, weil ich Platesolving mache.

GSS hat kein Alignment-Modell aber zusätzlich ein paar “Gimmicks” wie eine 3D-Darstellung des Teleskops, Sprachausgabe und man kann mehrere Home-Positionen definieren.

Voraussetzungen:

  • ASCOM-Platform ist installiert
  • Eine (serielle) Verbindung zwischen Windows-Computer und Montierung bzw. Handbox ist hergestellt (s.u.)
    Wie das genau geht, habe ich in einem separaten Blog-Artikel  beschrieben.

Download und Installation

Download von: https://sites.google.com/view/greenswamp/

Versionen:

  • GS Server 1.0.3.7 (16. Dez 2021)

Installation von GSS

Bei mir läuft GSS auf folgenden Computern:

  • ComputerAsusbaer: GS Server 1.0.3.7

Installiert wird der ASCOM-Treiber “ASCOM.GS.Sky.Telescope”.

Funktionen von GSS

GS Server includes ASCOM telescope support and the Synta Protocol for SkyWatcher and Orion mounts: EQ8, EQ8-R, HDX110, AZ-EQ5GT, Sirius Pro AZ/EQ-G, AZ-EQ6GT, Orion Atlas Pro AZ/EQ-G, EQ6-R PRO, NEQ6, HEQ5, EQ5, EQ4, AzGTi.

Verbindung zwischen Montierung zum Computer

Verbinden der Montierung SkyWatcher HEQ5 Pro über die Handbox oder direkt d.h. ohne Handbox über EQdir-Kabel. Wie das genau geht, habe ich in einem separaten Blog-Artikel  beschrieben.

Einstellungen bei GSS

Einige Einstellungen müssen noch vorgenommen werden (das geht evtl. erst nachdem eine Verbindung “Connect” hergestellt wurde.

  • COM-Port
  • Koordinaten des Beobachtungsortes (“Observatory Location”)
  • Epoche des Koordinatensystems: J2000
  • Guiding-Methode: Pulse Guiding oder ST4

Einstellung des COM-Ports

Wir starten GS Server und klicken auf das “Hamburger Menü” links oben. Dann öffnet sich ein Fenster “Settings”

Dort stellen wir die Nummer des COM-Ports ein.

GS-Server -> Hamburger Menue -> Port Drop-Down -> “COM3” (bzw. was der Windows Gerätemanager zeigt) -> Schaltfläche “OK”

Abbildung 4:  GS Server Settings (Google Drive: ASCOM_GSS_Settings.jpg)

Einstellung der Location

Wir starten GS Server und klicken auf das “Hamburger Menü” links oben. Dann öffnet sich ein Fenster “Settings”

Dort stellen wir die Nummer die Observatory Location (geografische Breite und Länge) ein.

Einstellung der Epoche

Wir starten GS Server und klicken auf das “Hamburger Menü” links oben. Dann öffnet sich ein Fenster “Settings”

In der ersten Zeile finden wir nacheinander: COM-Port, Baud Rate, Mount Type, Equatorial System,…

Im Drop-down “Equtorial System” nehmen die die Einstellung “eqJ2000”.

Wenn alles eingegeben ist, klicken wir auf die Schaltfläche “Close”

Einstellung des Pulse Guiding

keine Ahnung, wie oder was man da machen soll

Testen der GSS-Teleskopsteuerung

Testen der Verbindung

Dann in GS-Server die Schaltfläche “Connect” klicken.

Wenn dann eine Fehlermeldung erscheint, bedeutet dies dass die Verbindung zur Montierung nicht zustande kam. Die Ursachen eines solchen Fehlers können sein:

  • Falscher COM-Port
  • Ungeeigneter Seriell-USB-Adapter
  • Ungeeignetes serielles Kabel
  • Handbox nicht auf “PC Direct Mode” eingestellt
  • Stromversorgung unzureichend (LED blinkt tatsächlich)
  • Sonstiges

Testen der Bewegungstasten

Wenn dann die Verbindung erfolgreich zustande gekommen ist, teste ich gerne die Tasten zur Teleskop-Bewegung.

GS Server-Fenster –> Hand Controls –> Schaltflächen “N”, “S”, “E”, “W”

Abbildung 5:  GSS Server Testing (Google Drive: ASCOM_GSS_Testing.jpg)

Hier kann ich jetzt durch klicken auf die Richtungstasten (Nord, West, South, East) testen, ob die Motoren der Montierung tatsächlich angesprochen werden – ggf. kann man die “Rate” noch hochsetzen damit man den Effekt besser sieht bzw. hört.

Damit ist der Test erfolgreich abgeschlossen und die Benutzung der EQMOD-Teleskop-Steuerung z.B. in Cartes du Ciel, APT etc. kann beginnen.

Benutzung der GSS-Teleskopsteuerung

Nachdem alle Einstellungen vorgenommen wurden und eine erfolgreiche Verbindung “Connect” hergestellt wurde kann nun die Teleskopsteuerung über geeignete Astro-Software auf dem Windows-Computer erfolgen. Als Software dafür benutze ich:

  • GS Server so wie es oben schon sichtbar ist – damit kann ich z.B. die Tracking Rate einstellen
  • Stellarium
  • Cartes du Ciel: Dort muss ich das Teleskop “verbinden” und kann dann Goto und Sync verwenden
  • APT: Dort muss ich das Teleskop verbinden (“Gear” und “Connect Scope”) und kann dann z.B. Pulse Guiding, Dithering, Goto++ etc. benutzen
  • PHD2 Guiding: Ausrüstung verbinden -> Montierung -> ASCOM.GS.Sky.Telescope
  • N.I.N.A.: Equipment -> Telescope -> ASCOM.GS.Sky.Telescope
  • SharpCap

Mögliche Probleme mit GS Server

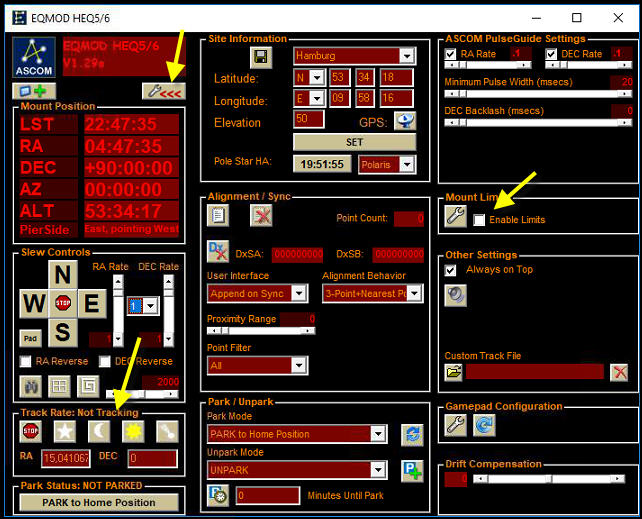

Fehler: Track Rate: Not Tracking

Beim Fotografieren der Mondfinsternis am 21.1.2019 schaltete sich das Tracking von EQMOD immer wieder ohne erkennbare Ursache ab “Track Rate: Not Tracking”.

Die Ursache waren aktivierte “Mount Limits” in den EQMOD Settings. Nachdem das Häckchen dort entfernt wurd lief die Nachführung fehlerlos.

Könnte soetwas ähnliches auch mit GS-Server auftreten?





Astrofotografie: ASCOM Remote Server – Alpaca

dkracht

Gehört zu: Astronomie
Siehe auch: ASCOM Platform
Benutzt: Fotos aus Google Drive

Stand: 22.12.2022

Der ASCOM Remote Server – Alpaca

Unter dem Begriff “Alpaca” wird seit einiger Zeit mit ASCOM über Netzwerk also in Client/Server-Architektur herumgefummelt.

Seit der ASCOM Version 6.5 ist Alpaca unter dem Namen “ASCOM Remote” offiziell dabei. Den sog. “ASCOM Remote Server” muss man zusätzlich zur ASCOM Platform herunterladen und installieren.  ASCOM Remote Clients benötigt man bei der Version 6.5 nicht mehr zusätzlich; solche Clienets sind als sog. “dynamic clients” in der ASCOM Platform enthalten.

Meine vorhandenene Remote-Lösung mit Windows-Computern und VNC

Ich habe am Teleskop (also im Felde) einen kleinen Nano-Computer von Zotex namens “ZBox01”. Dieser Computer läuft unter Windows 10 Professionel. An diesen Computer sind alle Astro-Geräte angeschlossen und auf diesem Computer läuft meine komplette Astro-Software. Schlussendlich ist dieser kleine lokale Computer in meinem häuslichen Netzwerk eingebunden und ein VNC Server läuft darauf zwecks Bedienung per Remote Control.

Mein “Bedien-Computer” ist in der warmen Stube und ebenfalls mit meinem häuslichen Netzwerk verbunden. Auf diesem Computer ist keine Astro-Software installiert; lediglich per VNC Client kann ich mich auf den draussen am Teleskop befindlichen Nano-Computer aufschalten und ihn “remote” bedienen.

Diese Lösung gefiel mich von der Architektur her eignetlich nicht so sehr – schließlich muss der Nano-Computer draussen am Teleskop die ganze Arbeit machen. Aber diese Architektur ist total simpel und hat keine zusätzliche Komplexität und keine zusätzlichen Fehlermöglichkeiten.

Bekannte Schwachstellen meiner oben beschriebenen Remote-Lösung können sein:

  • Der draussen befindliche Nano-Computer muss stabil mit dem Nerzwerk verbunden sein (WLAN oder Kabel)
  • Der Remote Desktop Mechanismus muss stabil funktionieren. Ich verwende Tight VNC  (nicht TeamViewer und auch nicht Microsoft Remote Desktop)
  • Die Video-Übertragung vom Nano-Computer über VNC auf den häuslichen Computer muss leistungsfähig genug sein (für das, was ich astronomisch machen möchte)

Da ich nun von dem neuen ASCOM Remote gehört habe, möchte ich das einmal ausprobieren – vielleicht ist das ja auch für mich die Zukunft. Vom Grundsatz erkenne ich bei ASCOM Remote Server schon einmal folgende Restriktionen:

  • Astro-Geräte werden nur über die ASCOM-Treiber angesprochen (sog. “native” Treiber gehen nicht)
  • Eine Video-Übertragung ist (zur Zeit?) nicht möglich

ASCOM Remote: Installation und Konfiguration

Wie man ASCOM Remote auf so einer reinen Windows-Landschaft (wie oben beschrieben) aufbaut, habe ich den begeisterten Videos der ASCOM-Super-Freaks (z.B. der gute Robert B. Denny) leider nicht entnehmen können. Folgendes habe ich dann aber durch Trail and Error herausfinden können:

Auf dem Nano-Computer (=”Server”)

  1. ASCOM Remote Server auf dem Nano-Computer installieren. Der heist bei den ASCOM-Freaks jetzt “der Server”.
  2. Auf diesem (kleinen) Server auch die ASCOM-Platform 6.5 installieren
  3. Auf diesem (kleinen) Server auch die ASCOM-Treiber meiner Astro-Geräte instllieren (HEQ5 Pro, GP-CAM, ZWO ASI 294MC Pro, PegasusAstro Dual Mode Focusser)
  4. Astro-Geräte mit dem (kleinen) Server per Kabel verbinden
  5. Den ASCOM Remote Server auf dem Nano-Computer starten

Auf dem häuslichen “Bedien-Computer” (=”Client”)

  1. ASCOM-Platform 6.5 installieren
  2. Astro-Sofware installieren (APT, PHD2 Guiding, SharpCap,…)
  3. dann Geräte über ASCOM verbinden, also über den ASCOM Chooser as Gerät den “ASCOM Remote Client 1” auswählen…

Für jeden Geräte-Typ gibt es einen “Chooser”. Beispielsweise den ASCOM Camera Chooser:

Abbildung 1: ASCOM Camera Chooser (Google Drive: ASCOM_Remote_11.jpg)

Erst wenn man den “ASCOM Remote Client 1” aus dem Drop-down ausgewählt hat, werden die Schaltflächen “Properties…” und “OK” aktiv.

(Man könnte auch oben in der Meüleiste auf “Alpaca” klicken und ein Discovery durchführen. Dann könnte man möglicherweise mit dynamischen clients arbeite, was bei mir aber leider nicht funktioniert hat. Dazu der Link: https://ascom-standards.org/Help/Platform/html/e3870a2f-582a-4ab4-b37f-e9b1c37a2030.htm)

Nun Klicken wir auf die Schaltfläche “Properties” und es erscheint das Konfigurations-Fenster für eine Kamera – evtl. sieht man dieses neue Fenster nicht, wenn es hinter anderen größeren fenstern versteckt ist…

Abbildung 2: ASCOM Camera Chooser Properties (Google Drive: ASCOM_Remote_12.jpg)

Erst wenn wir dieses Fenster gefunden haben und dort auf “OK” geklickt haben, geht es weiter. Das Fenster schießt sich und das kleine Fenster des ASCOM Camera Choosers wird wieder sichtbar.

Und es passiert nichts, und wir warten, und es passiert nichts.

Erst wenn wir in diesem keinen Fenster des “ASCOM Camera Choosers” erneut auf “OK” klicken geht es wirklich weiter.

Dann sehen wir in unserer Astro-Software (hier im Beispiel APT) wie sich die Astro-Geräte am Nano-Computer (der “Server”) mit der Astro-Software auf dem häuslichen Bedien-Computer (der “Client”) verbinden:

Abbildung 3: APT Remote Connect (Google Drive: ASCOM_Remote_13.jpg)

Mein Fazit

Allerdings ist ASCOM Remote für mich noch nicht routinemäßig nutzbar denn:

  • Meine Kamera ZWO ASI294MC Pro wird so nur über den ASCOM-Treiber verbunden und kann die Video-Funktionen des Windows-Treibers (“native”) nicht nutzen.
  • ASCOM-Remote kann generell Video-Bilder nicht übertragen
  • Für meine DSLR Canon EOS 600Da gibt es noch nicht einmal einen ASCOM-Treiber – aber APT kann “native” damit arbeiten

Also bleibe ich bei meiner Remote-Lösung mit VNC.

Astronomie Teleskopsteuerung: HEQ5 Pro mit EQASCOM (EQMOD)

dkracht

Gehört zu: Teleskopsteuerung mit ASCOM, Liste meiner Astro-Software
Siehe auch: ASCOM , Skywatcher HEQ5 Pro, ComputerAstrobaer, Green Swamp Server, Synscan App, Einrichten Windows-Computer
Benutzt: Fotos aus Google Drive

Stand: 11.04.2023

Steuerung der Montierung HEQ5 Pro über meinen Windows-Computer mit EQMOD

Um meine Montierung Skywatcher HEQ5 Pro statt über die Handbox zu steuern, möchte ich auch die Möglichkeit haben, die Steuerung über meinen Windows-Computer und ohne die Handbox vorzunehmen.

Damit soll nicht einfach die Handbox durch den Computer ersetzt werden, sondern bestimmte Astro-Software (z.B. Cartes du Ciel, APT, SharpCap, PHD2 Guiding, N.I.N.A.) , die auf meinem Computer läuft, kann dann direkt die Montierung steuern und ggf. auch weitere Geräte, die per ASCOM an den Computer angeschlossen sind (z.B. Kamera ASI294MC Pro, Motor-Fokusser,…)

Wenn ich meine gesammten Astro-Gerätschaften per Computer steuern kann, ist letztlich auch eine Remote-Steuerung möglich. Zur Teleskopsteuerung per Windows-Computer benötige ich die Software ASCOM-Platform und auf Basis dieser Platform einen ASCOM-Treiber für meine Montierung Skywatcher HEQ5 Pro.

Für meine Montierung HEQ5 Pro gibt es eine Reihe von verschiedenen ASCOM-Treibern:

  • Vom Hersteller: SynScan App (war ursprünglich sehr schlicht)
  • Als klassische Alternative das Open Source Projekt EQMOD
  • Die neuere Alternative das Open Source Projekt Green Swamp Server “GSS”

GSS ist ein moderner ASCOM-Treiber (moderner als EQMOD) mit mehr zeitgemäßer Benutzeroberfläche.

EQMOD hat zusätzlich ein Alignment-Model, was ich aber nicht brauche, weil ich Platesolving mache (in der Nacht, aber nicht am Tage).

GSS hat kein Alignment-Modell aber zusätzlich ein paar “Gimmicks” wie eine 3D-Darstellung des Teleskops, Sprachausgabe und man kann mehrere Home-Positionen definieren.

Voraussetzungen:

  • ASCOM-Platform ist installiert
  • Eine (serielle) Verbindung zwischen Windows-Computer und Montierung bzw. Handbox ist hergestellt.
    Wie das genau geht, habe ich in einem separaten Blog-Artikel  beschrieben.

Download:  http://eq-mod.sourceforge.net/eqaindex.html

Doku: http://eq-mod.sourceforge.net/docs/EQASCOM_QuickStart.pdf

Versionen:

  • EQASCOM V200q  (14. Mai 2018)
  • EQASCOM V200u  (17. März 2021)
  • EQASCOM V2.00w (12. Mai 2021)

Installation von EQASCOM

Bei mir läuft EQASOM auf mehreren Computern:

  • ComputerThinkpad: V2.00w
  • ComputerAsusbaer: V2.00w
  • ComputerAcerbaer: V2.00w
  • ComputerFlachmann: V2.00w
  • ComputerAstrobaer: V2.00w

Installiert wird der ASCOM-Treiber “EQMOD ASCOM HEQ5/HEQ6″und die sog. EQASCOM-Toolbox.

Verbindung zwischen Montierung zum Computer

Verbinden der Montierung SkyWatcher HEQ5 Pro über die Handbox oder direkt d.h. ohne Handbox über EQdir-Kabel. Wie das genau geht, habe ich in einem separaten Blog-Artikel  beschrieben.

Einstellungen bei EQMOD

Einige Einstellungen müssen noch vorgenommen werden (das geht evtl. erst nachdem eine Verbindung “Connect” hergestellt wurde.

  • COM-Port
  • Koordinaten des Beobachtungsortes (“Observatory Location”)
  • Epoche des Koordinatensystems: J2000
  • Guiding-Methode: Pulse Guiding oder ST4

EQMOD Einstellung des COM-Ports

Starten der EQASCOM-Toolbox auf dem Windows-Computer.

Update: Die Toolbox ist veraltet, man sollte jetzt den neuere “ASCOM Device Hub” nehmen.

Im Dropdown “eqmod” einstellen und auf die Schaltfläche “Driver Setup” klicken

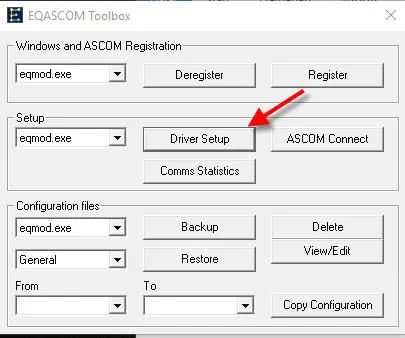

Abbildung 3: EQASCOM Toolbox –> Schaltfläche “Driver Setup” (Google Drive: EQASCOM-01.jpg)


EQASCOM Toolbox

Es geht ein Fenster “EQMOD ASCOM SETUP” auf, wo wir eingige Eingaben machen z.B. den COM-Port:

ASCOM Setup -> EQMOD Port Details  -> Port Drop-Down  -> “COM3” (bzw. was der Windows Gerätemanager zeigt)  -> Schaltfläche “OK”

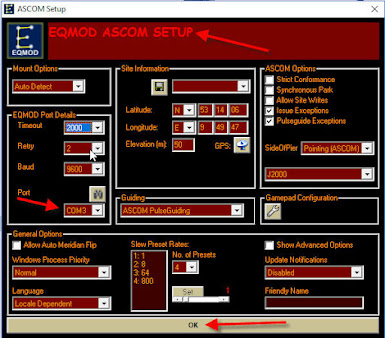

Abbildung 4:  EQMOD ASCOM SETUP: COM-Port einstellen (Google Drive: EQASCOM-02.jpg)


EQASCOM Setup-Fenster

EQMOD Einstellung der “Site Information”

Hier können wir mehrere Beobachtungsorte mit ihren geografischen Koordinaten eingeben und speichern.

Site 1: Hamburg   53° 34′ 18″ Nord, 09° 58′ 16″ Ost

Site 2: Handeloh  53° 14′ 06,2 Nord, 09° 49′ 46.6″ Ost

Site 3: Kiripotib  23° 19′ 43″ Süd,  17° 57′ 13″ Ost

EQMOD Einstellung “Pulse Guiding”

Im Drop-down “Guiding” können wir die Art des Guidings einstellen; also  ASCOM PulseGuiding oder ST4-Guiding

EQMOD Einstellung “Epoch”

Im Bereich “ASCOM Options” stellen wir im Drop-down die Epoche “J2000” ein. Generell wird gesagt, dass die Einstelling “JNow” besser ist, da weniger Konvertiert wird. Doe Montierung selbst benutzt diese Epoch-Einstellung gar nicht. Dieser Wert wird nur an andere Astro-Software per ASCOM weitergegeben z.B. an N.I.N.A. beim “Connect Telescope”.

Wenn alles eingegeben ist, klicken wir auf die Schaltfläche “OK”

EQMOD Weitere Einstellungen

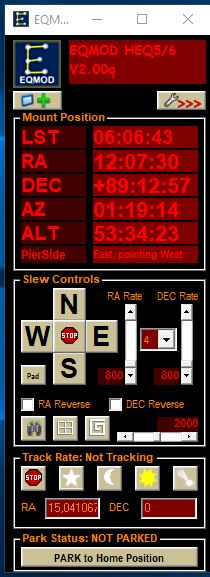

Aber auch das EQMOD selbst kann noch konfiguriert werden. Dazu klicken wir oben rechts auf die Schaltfläche mit dem Schraubenschlüssel und den drei “>>>”.
Dann klappt nach recht eine Fenstererweiterung auf. Dort können wir z.B.:

  • Nochmals den Ort einstellen “Site information” (hier habe ich Hamburg, Handeloh und Kiropotib)
  • “Alignment / Sync”
  • “Park / Unpark”
  • “ASCOM Pulse Guide Setiings”
    • RA Rate = 8
    • DEC Rate = 5
    • Minimum Pulse = 32 msec
  • “Mount Limits” die schalte ich immer aus
  • ….

EQMOD Speicherung der Einstellungen

Alle diese Konfigurationseinstellungen speichert EQASCOM in drei INI-Dateien: eqmod.ini, joystick.ini und align.ini. Diese befinden sich im Ordner:

\users\<userid>\AppData\Roaming\EQMOD

EQMOD speichert die Locations in der Datei EQMOD.INI

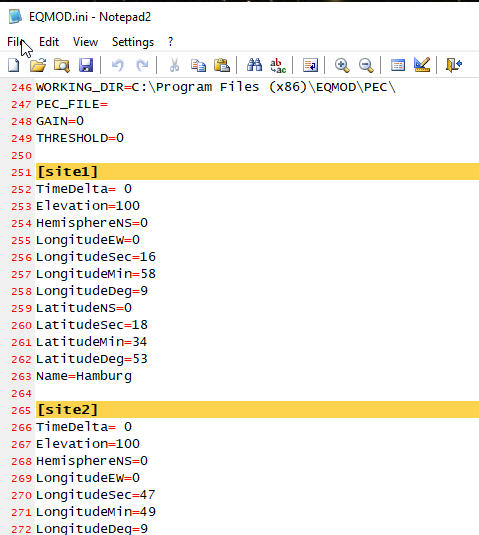

Abbildung 5: Die Datei EQMOD.INI im Editor (Google Drive: EQMOD-INI.jpg)

EQMOD speichert die Alignment Points in der Datei ALIGN.INI

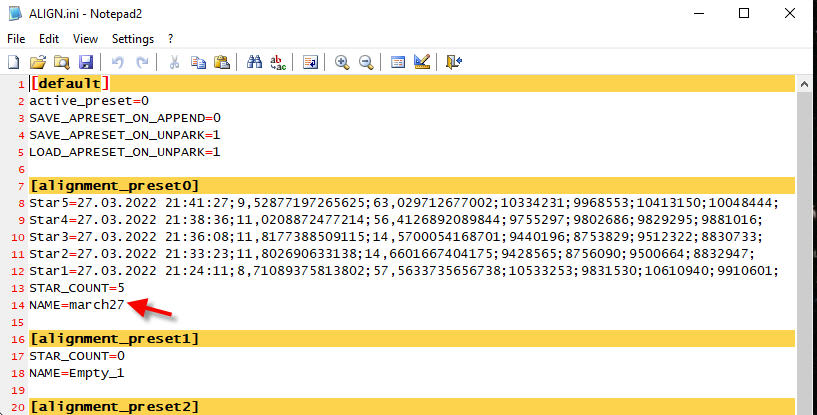

Abbildung 6: Die Datei ALIGN.INI im Edotor (Google Drive: EQMOD-ALIGN-INI.jpg)

Wenn diese INI-Dateien man durch irgendein Unglück beschädigt werden, kann es zur Fehlermeldung: “EQASCOM_Toolbox: Run time error ’55’: File already open” kommen. In diesem Fall muss man die INI-Dateien wieder reparieren z.B. durch Kopieren von einer intakten Installation oder duch Neuinstallation von EQASCOM.

Testen EQMOD-Teleskopsteuerung

Testen der Verbindung

In der EQASCOM-Toolbox (s.o.) die Schaltfläche “ASCOM Connect” klicken, wodurch das EQMOD-Fenster erscheint. Wenn das nicht oder immer nur ganz kurz erscheint oder eine Fehlermeldung erscheint, bedeutet dies, dass die Verbindung zur Montierung nicht zustande kam. Die Ursachen eines solchen Fehlers können sein:

  • Falscher COM-Port
  • Ungeeigneter Seriell-USB-Adapter
  • Ungeeignetes serielles Kabel
  • Handbox nicht auf “PC Direct Mode” eingestellt
  • Sonstiges

Testen der Bewegungstasten

Hier kann ich jetzt durch klicken auf die Richtungstasten (Nord, West, South, East) testen, ob die Motoren der Montierung tatsächlich angesprochen werden – ggf. kann man die “Rate” noch hochsetzen damit man den Effekt besser sieht bzw. hört.

EQMOD-Fenster  –> Slew Controls –> Schaltflächen “N”, “S”, “E”, “W”

Abbildung 7: EQMOD (Google Drive: EQASCOM-03.JPG)

Damit ist der Test erfolgreich abgeschlossen und die Benutzung der EQMOD-Teleskop-Steuerung z.B. in Cartes du Ciel, APT etc. kann beginnen.

Benutzung der EQMOD-Teleskopsteuerung

Nun kann die Teleskopsteuerung per Windows-Computer beginnen. Als Software dafür benutze ich:

  • EQMOD so wie es oben schon sichtbar ist – damit kann ich z.B. die Tracking Rate einstellen
  • Cartes du Ciel: Dort muss ich das Teleskop “verbinden” und kann dann Goto und Sync verwenden
  • Stellarium
  • APT: Dort muss ich das Teleskop verbinden (“Gear” und “Connect Scope”) und kann dann z.B. Pulse Guiding, Dithering, Goto++ etc. benutzen
  • PHD2 Guiding: Ausrüstung verbinden -> Montierung -> EQMOD ASCOM HEQ5/HEQ6
  • N.I.N.A.: Equipment -> Telescope -> EQMOD ASCOM HEQ5/HEQ6
  • SharpCap: Nach dem Verbinden einer Kamera gehe ich auf die rechte Seite und dort herunter bis zum Abschnitt “Scope Controls” und setzte ein Häckchen bei “Connected”.

Mögliche Probleme mit EQASCOM

Montierung blinkt: Stromversorgung

Im November 2018 musste ich meine vorhandene Montierung Skywatcher HEQ5 Pro durch eine fabrikneue HEQ5 Pro zu ersetzen. Danach (am 7.11.2018) hatte ich Probleme mit den EQASCOM: Beim Probebetrieb mit APT und PHD2  kam von EQASCOM in kurzen Anständen immer wieder die Fehlermeldung “EQMOD not Tracking”.

Bei Recherchen im Internet wurden folgende mögliche Fehlerursachen genannt:

  • Stromversorgung unzureichend (LED blinkt tatsächlich)
  • Serielle Verbindung zwischen Handbox und Computer verwendet “falschen” USB-Adapter
  • USB-Verbindung über den Hub leistet nicht die erforderliche Datenrate
  • Fehler in der SynScsan Firmware der Handbox

Die Firmware-Version der Handbox war bereits 04.39.04. Ich habe sie der Ordnung halber auf die zur Zeit neueste 04.39.05 “Upgedatet”.

Die Stromversorgung der Montierung könnte zur Eingrenzung des Fehlers versuchsweise mit separatem starken Netzteil vorgenommen werden.

Die serielle Verbindung zwischen Handbox und Computer könnte versuchsweise direkt, also ohne USB-Hub vorgenommen werden

Fehler:  Track Rate: Not Tracking

Beim Fotografieren der Mondfinsternis am 21.1.2019 schaltete sich das Tracking von EQMOD immer wieder ohner erkennbare Ursache ab “Track Rate: Not Tracking”.

Die Ursache waren aktivierte “Mount Limits” in den EQMOD Settings. Nachdem das Häckchen dort entfernt wurde lief die Nachführung fehlerlos.

EQMOD -> Schaltfläche “Schraubenschlüssel >>”   ->  Rechts unter “Mount Limits” das Häkchen entfernen bei “Enable Limits” (Flickr: EQMOD_MountLimits.jpg)

Abbildung 8: EQMOD Mount Limits (Google Drive: EQMOD_MountLimits.jpg)


EQMOD Tracking Problems: Mount Limits

Astrofotografie: ASCOM Plattform, ASCOM Treiber

dkracht

Gehört zu: Astro-Software
Siehe auch: ASCOM-Treiber EQMOD, Cartes du Ciel, APT, SharpCap, N.I.N.A.
Benutzt: Fotos von Google Drive

Stand: 09.12.2022

Die ASCOM-Platform – ASCOM-Treiber

Die Idee von ASCOM ist, für diverse astronomische Geräte (z.B. Video-Kamera, Teleskop-Steuerung, Filterrad, Fokussierer,…) nicht die proprietären Windows-Treiber einzusetzen, sondern sog. ASCOM-Treiber zu verwenden, so dass eine Astro-Software auch “nur” ASCOM zu unterstützen braucht und nicht diverse herstellerabhängige Geräte. Voraussetzung für solche ASCOM-Treiber ist die Installation einer sog.  ASCOM-Platform.

Download und Installation der ASCOM-Platform

Download-Link:  http://ascom-standards.org/

Nach der Installation der ASCOM-Platform hat man drei neue Programme:

  • Profile Explorer  (damit können die mit der ASCOM-Platform verbundenen Geräte angezeigt werden)
  • ASCOM Diagnostics    (damit können Verbindungen zu ASCOM-Geräten aufgebaut und konfiguriert werden)

Voraussetzungen

  • Microsoft .NET-Framework 3.5 Service Pack 1   (muss separat vorher installiert werden, bzw. als Windows-Feature aktiviert werden)
  • Visual C++ Runtime v15.2 (wird  ggf. automatisch mit-installiert)

Versionen der ASCOM-Platform

  • 2022-08-17  Version 6.6 SP1   (installiert)
  • 2020-12-23  Version 6.5 SP1 – 6.5.1.3234
  • 2020-07-16  Version 6.5
  • 2018-09-24  Version 6.4 SP1
  • 2018-06-XX  Version 6.4

Download von: https://ascom-standards.org/Downloads/Index.htm

Die neue Version 6.5 hatte zuerst noch Probleme mit APCC (traten bei mir nicht auf). Diese Probleme sollen mit dem Service Pack 1 (SP1) behoben sein.

Es gibt einige Neuerungen in der Version 6.5. Diese kann man in den Release Notes nachlesen. Einige für mich wichtige sind:

  • POTH ist ein Auslaufmodell und wird durch “Device Hub” ersetzt
  • ASCOM Remote Clients sind enthalten (sog. dynamische)
  • Ein ASCOM Remote Server (Alpaca) muss separat installiert werden
  • …

In der Version 6.6 gab es viel kleine Verbesserungen, die nicht besonders auffällig sind.

ASCOM-Treiber für meine Geräte: Montierungen, Kameras, Motor-Fokusser etc.

Ich verwende ASCOM-Treiber für folgende Geräte:

Diese Geräte sind dann per ASCOM durch die von mir verwendete Astro-Software ansprechbar. Teilweise arbeitet die eine oder andere Astro-Software auch ohne ASCOM also über dem native Treiber (native driver) mit einem Gerät.

Mit den Geräten eingesetzte Astro-Software

  • N.I.N.A.
    • Gerät-1: Kamera ZWO ASI294MC Pro zwecks Fotografieren und ggf. Plate Solving
    • Gerät-2: Motor-Fokusser ZWO EAF zwecks Auto-Fokus (ASCOM Driver)
    • Gerät-3: Montierung Skywatcher HEQ5 Pro zwecks GOTO und SYNC  (ASCOM Driver: EQMOD)
    • Gerät-4: Montierung Skywatcher AZ GTi zwecks GOTO und SYNC  (ASCOM Driver: EQMOD)
    • Gerät-5: Flatfield Box Pegasus Flatmaster 120
  • APT:
    • Gerät-1: Kamera ZWO ASI294MC Pro zwecks Fotografieren und ggf. Plate Solving
    • Gerät-2: Motor-Fokusser ZWO EAF zwecks manuellem Fokussieren per ???  (ASCOM Driver)
    • Gerät-3: Montierung Skywatcher HEQ5 Pro zwecks GOTO und SYNC  (ASCOM Driver: EQMOD)
  • SharpCap
    • Gerät-1: Kamera Altair GPCAM zwecks Polar Alignment   (native driver)
    • Gerät-2: Kamera ZWO ASI294MC Pro zwecks Fokussieren im Live View mit Zoom (native driver)
    • Gerät-3: Motor-Fokusser ZWO EAF zwecks manuellem Verstellen der Fokus-Position (ASCOM Driver)
  • PHD2 Guiding
    • Gerät-1: Kamera Altair GPCAM als Guiding Cam (native Driver)
    • Gerät-2: Montierung Skywatcher HEQ5 Pro zwecks GOTO und SYNC  (ASCOM Driver: EQMOD)
  • Cartes du Ciel
    • Gerät-1: Montierung Skywatcher HEQ5 Pro zwecks GOTO und SYNC (ASCOM Driver: EQMOD)

Meine ASCOM-Treiber je Gerät

ASCOM-Treiber für die Montierung Sykwatcher HEQ5 Pro

Für meine Montierung Skywatcher HEQ5 Pro verwende ich als ASCOM-Treiber EQMOD V200q, den Green Swamp Server “GSS” oder die SynScan App.

Einzelheiten zu GS Server.

Einzelheiten zu EQMOD.

Einzelheiten zu SynScan App.

Nach der Installation findet man den EQMOD-ASCOM-Treiber für die Montierung HEQ5 Pro in der Systemsteuerung unter “Programme und Features”.

Abbildung 1: Windows Systemsteuerung –> Programm deinstallieren oder ändern (Google Drive: EQMOD-Driver.jpg)


EQMOD ASCOM Driver

Durch die Installation entsteht auf dem Desktop auch ein Shortcut  EQASCOM Toolbox.
Diese Toolbox ist eine einfache Möglichkeit EQMOD aufzurufen ohne eine richtige (große) Anwendung wie z.B. Guide oder Cartes du Ciel dazu bemühen zu müssen.

Wenn jetzt die SynScan-Handbox der HEQ5 Pro-Montierung per seriellem Kabel (siehe: Skywatcher HEQ5 Pro) mit dem Windows-Computer verbunden ist, kann man auf diesen Shortcut klicken, um die Verbindung herzustellen.

ASCOM-Treiber für die Montierung iOptron SmartEQ Pro

Für meine Montierung iOptron SmartEQ Pro finden wir auf der Website des Herstellers  den ASCOM-Treiber für die SmartEQ:

Der Treiber unterstützt nicht die Funktion “ASCOM Pulse Guiding”  was für PHD2 Guiding wichtig wäre.
Siehe dazu: http://www.iceinspace.com.au/forum/showthread.php?t=116706

Nach der Installation findet man den ASCOM-Treiber für die SmartEQPro in der Systemsteuerung unter “Programme und Features”.

Abbildung 2: Installierte ASCOM-Treiber (Google Drive: ASCOM_Treiber_iOptron_SmartEQPro.jpg)


ASCOM-Treiber für iOptron SmartEQ Pro

Durch die Installation entsteht auf dem Desktop auch ein Shortcut  iOptron Commander 2013.

Wenn jetzt die Go2Nova-Handbox der SmartEQ-Montierung per seriellem Kabel (siehe: iOptron SmartEQ Pro) mit dem Windows-Computer verbunden ist, kann man auf diesen Shortcut klicken, um die Verbindung herzustellen.

Abbildung 3:  iOptron Commander –> Communication Port Settings (Google Drive: iOptronCommander.jpg)


iOptron Commander: Port Stettings

In Planetarium software, select “iOptron ASCOM Driver for 2013 and Earlier Mount”

ASCOM-Treiber für die Kamera ZWO ASI294MC Pro

Für meine Kamera ASI294MC Pro finden wir auf der Website des Herstellers:

Nach der Installation findet man den ASCOM-Treiber für die Altair GPCAM in der Systemsteuerung unter “Programme und Features”.

ASCOM-Treiber für die Kamera Altair GPCAM

Für meine Kamera Altair GPCAM finden wir auf der Website des Herstellers:

Nach der Installation findet man den ASCOM-Treiber für die Altair GPCAM in der Systemsteuerung unter “Programme und Features”

Abbildung 4: Windows Systemsteuerung –> Programm deinstallieren oder ändern (Google Drive: ASCOM_Treiber_Altair_GPCAM.jpg)


ASCOM-Treiber für Altair Camera

Wenn jetzt die Altair GPCAM per USB-Kabel mit dem Windows-Computer verbunden ist, kann man eine Kamera-Software, die ASCOM-Kameras unterstützt  (z.B. myCam, Altair Capture, ShapCap,…)  aufrufen, um das Bild zu testen und Aufnahmen zu machen.

ASCOM-Treiber für den Motor-Focusser “Pegasus Astro”

Als Motor-Fokusser habe ich einen Pegasus Astro erworben (neu aber: ZWO EAF), der ebenfalls per ASCOM angesprochen werden kann…

Für meinen Motor-Fokusser Pegasus Astro finden wir auf der Website des Herstellers:

Nach der Installation findet man den ASCOM-Treiber für den Pegasus Astro Motor Focusser in der Systemsteuerung unter “Programme und Features”

Abbildung 5: Windows Systemsteuerung –> Programm deinstallieren oder ändern (Google Drive: PegasusAstroMotorFocusser-00.jpg)


Pegasus Astro Motor-Focus ASCOM-Treiber

Windows-Treiber (native drivers)

Die ASCOM-Treiber stehen in dem Ruf, nicht alle Funktionen der Geräte gut zu unterstützen. Delshalb arbeitet manche Astro-Software alternativ zu den ASCOM-Treibern auch gerne mit sogenannten “native” Treibern.

Windows-Treiber für die ZWO ASI294MC Pro

Von der Web-Seite des Herstellern ZWO kann man sich auch die sog. native Treiber (Windows Treiber) für die Kamera ASI294MC Pro herunterladen.

Download Link: https://astronomy-imaging-camera.com/software-drivers

Installiert: ZWO_ASI_Cameras_Driver 3.0.0.11   (21. Sept. 2020)

Windows-Treiber für die Altair GPCAM

Zusätzlich zu den o.g. ASCOM-Treibern kann man für die Kamera Altair GPCAM auch den “Windows-Treiber” installieren. Zur Kontrolle kann man den Windows-Geräte-Manager aufrufen, wo Kameratreiber unter “Bildverarbeitungsgeräte angezeigt werden…

Abbildung 6: Windows Gerätemanager –> Bildbearbeitungsgeräte (Google Drive: Altair_GPCAM_Geraetemanager.jpg)


GPCAM Native Driver im Geräte-Manager
