Astrofotografie und DeepSkyStacker DSS

dkracht

Gehört zu: Astro-Software
Siehe auch: Bildbearbeitung  (Image Processing), Stacking (Calibration), Astro Pixel Processor, Belichtungszeiten
Benutzt: Fotos von Google Archiv

Stand: 01.10.2022

Warum DeepSkyStacker?

Die kostenfreie Software DeepSkyStacker “DSS” ist die beliebteste Software zum “Stacken” einzelner Astro-Bilder.

Bezugsquelle: http://deepskystacker.free.fr/german/

Versionen:

  • 4.1.1 Okt. 2018
  • 4.2.2 Aug 2019   LibRaw statt DCRaw
  • 4.2.1 Juli 2019
  • 4.2.3 Jan 2020
  • 4.2.4 Aug 2020  LibRaw updated to 0.20 providing support for over 1300 cameras including Canon Eos R (.CR3 files). CR3 file extension added to list of raw file types.
  • 4.2.5 Aug 2020
  • 4.2.6 Mai 2021  Upgrade to LibRaw snapshot 202101 (new camera support)

Stacken bedeutet, dass man mehrere Bilder von seinem Himmelsobjekt macht (mit unveränderter Einstellung und aktivierter Nachführung). Diese Bilder werden an per Software (z.B. DSS) übereinandergelegt (= “gestackt”), wobei Addition oder Mittelwert zum gleichen Ergebnis führen, wenn der Zahlenraum, in dem man rechnet, groß genug ist, damit keine Helligkeitswerte “abgeschnitten” werden. Bei 32-Bit-Software ist das sicher gegeben.

Intuitiv denkt man vielleicht, man sammelt mehr Licht, in Wirklichkeit ist es das Hintergrundrauschen was gemittelt wird und so gedämpft wird und damit hebt sich das Nutzsignal sich besser aus dem Hintergrundrauschen ab. Der Fachmann spricht vom SNR Signal-Noise-Ratio.

Ausser Deep Sky Stacker kann man auch andere Software zum Stacken verwenden; z.B.

Genereller Ablauf der Astrofotografie

  • Planung einer Fotoserie
  • Aufnahme einer Fotoserie mit einer bestimmten Kamera und evtl.  einer bestimmten Aufnahme-Software z.B. mit APT
  • Stacken der Einzelfotos z.B. mit Deep Sky Stacker (das behandeln wir in diesem Artikel)
  • Erste Bearbeitung z.B. in Fitswork
  • Weitere Fein-Bearbeitung z.B. in GIMP oder Photoshop
  • Dokumentation & Lessons Learned

Formate der Aufnahmen

Herkömmliche Kameras (wie z.B. meine DSLR Canon 600D) speichern die Bilder üblicherweise auf einer Chipkarte in der Kamera und man kann einstellen ob das Format JPG oder RAW sein soll. Die Empfehlung ist, generell das RAW-Format zu verwenden und nicht das JPG-Format. Allerdings haben die verschiedenen Kamerahersteller unterschiedliche RAW-Formate (CR2, NEF, CRW, DNG,…) , die sich dann auch noch entlang ihrer Modellreihen verändern. Auf jeden Fall kann man sagen, dass es für RAW-Formate keinen Standard gibt. Trotzdem kann Deep Sky Stacker (fast) alle RAW-Formate direkt als Eingabe (also ohne eine vorherige Konversion z.B. in TIFF oder DNG) verarbeiten.

Die Umwandlung von RAW-Dateien geschieht intern mit Hilfe des Moduls DCRaw von Dave Coffin.
From the DSS 4.2.x release the RAW decoding engine was changed from DCRaw to LibRaw,

Dedizierte Astrokameras (wie z.B. meine ZWO ASI294MC Pro) speichern die Bilder üblicherweise über eine USB-Kabelverbindung auf einem PC und benutzen dafür das Format FITS.

Stacken mit DSS

Ablauf des Stackens mit DSS

  1. Lightframes öffnen
  2. Alle auswählen
  3. Ausgewählte Bilder registrieren; dabei beachten:
    • Registrierungseinstellungen -> Erweitert: Der Sternerkennungsschwellwert sollte so gesetzt werden dass ca. 200 Sterne erkannt werden – nicht weniger.
    • Registrierungseinstellungen -> Aktionen: Wählen Sie die besten 100% Bilder zum Stacken aus (die schlechteren Bilder schon im Vorwege aussortieren).
  4. Beim Registrieren wird ein sog. “Score” berechnet. Evtl. sollte man “schlechte Einzelbilder” dann ausschließen…   (im Beispiel: L_245)
  5. Möglichst auch Darkframes (gleiche Belichtungszeit, gleiche Temperatur) registrieren (s.u.)
  6. Ausgewählte Bilder Stacken
    • Stacking-Parameter ->  Light: Durchschnitt oder “Auto Adaptive-Weighted Average”, wenn die Sterne nicht ganz rund sind.

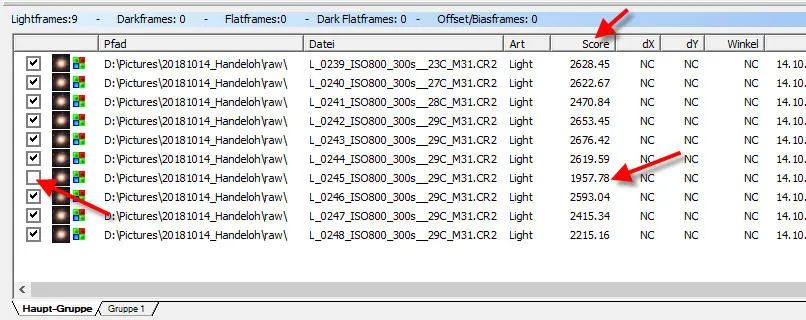

Abbilding 1: DSS Lightframes registrieren und nach Score auswählen zum Stacken (Google Drive: DSS-Score.jpg)


DSS – Deep Sky Stacker: Scores

Das Foto L_0245 ist nach genauer Einzelbetrachtung in der Tat schlecht und wird deswegen nicht mit ausgewählt.

DSS Optionen – Einstellungen – Raw/FITS Einstellungen

Bei astro-modifizierter DSLR den Rot-Kanal reduzieren.

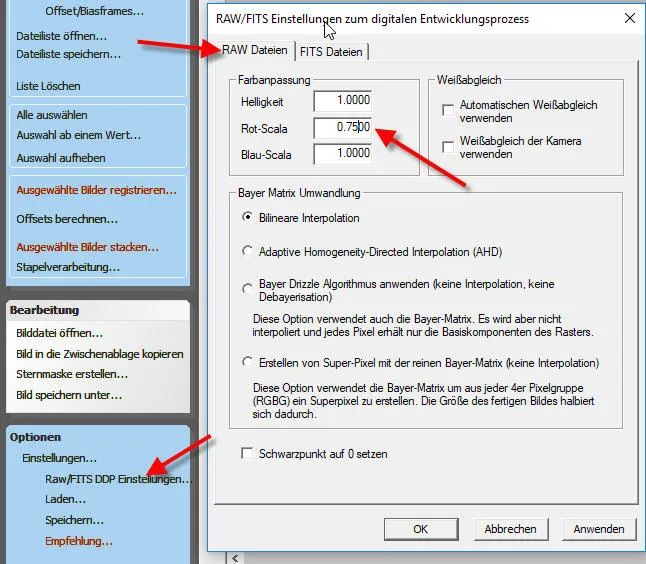

Abbildung 2: DSS RAW/FITS Einstellungen (Google Drive: DSS-Raw-Einstellungen.jpg)


DSS Settings for Raw FITS
